Descrizione

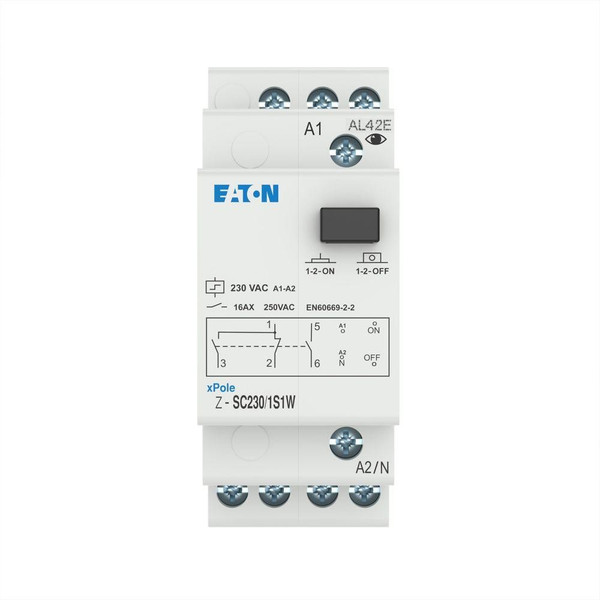

Relè di impulsi con commutazione centrale, tensione di comando 230 V CA, funzione: 1 contatto normalmente aperto e 1 contatto in scambio, corrente nominale di esercizio a 250 V CA secondo IEC/EN 60669-2-2: 16A, passo modulare 45 mm, larghezza di montaggio 2 SU (35 mm), montaggio su guida DIN, sezione del terminale 0,5-10 mm² solido e flessibile / 0,5-6 mm² flessibile con puntalino
Scheda tecnica
Declaration DOC CE (Declaration of conformity CE) - EAO265324
Caratteristiche tecniche
tipo di montaggio
Guida DIN
funzione
Meccanico per comando centrale
profondità di incasso (mm)
60
larghezza in unità di suddivisione
2
tensione di comando 1 (V)
230
tensione di comando 2 (V)
0
tipo di tensione di comando 1
AC
tipo di tensione di comando 2
AC
frequenza della tensione di comando 1 (Hz)
50
frequenza della tensione di comando 2 (Hz)
0
comando manuale
SI
tipo di tensione di alimentazione
AC
tensione di alimentazione (V)
24
max. corrente di commutazione (cos phi = 0,6) (A)
24
carico max. lampada a incandescenza (W)
1980
carico max. della lampada fluorescente (VA)
1020
carico max della lampada fluorescente (circuito duo) (VA)
1820
carico max della lampada fluorescente (compensaz. parallela) (VA)
1150
tensione di commutazione nominale (A)
16
numero di contatti di riposo
0
numero di contatti di chiusura
1
numero di contatti invertitori
1
