Descrizione

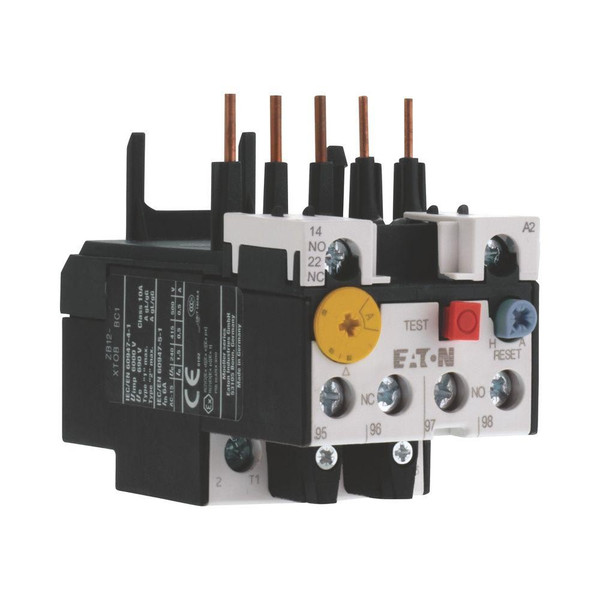

Relè termico, Gamma di prodotti: Relè di sovraccarico ZB fino a 150 A, Accessori: Relè termici, Grandezza: ZB12, Sensibilità alla mancanza fase: IEC/EN 60947, VDE 0660 Parte 102, Descrizione: Pulsante di prova/off, Selettore reset: manuale/automatico, Sgancio libero, Tipo di montaggio: Montaggio diretto, Contatti ausiliari N/A = Normalmente aperti: 1 NA, Contatti ausiliari N/C = Normalmente chiusi: 1 N/C, Utilizzo con: DILM7, DILM9, DILM12, DILM15,, DIULM7, DIULM9, DIULM12,, SDAINLM12,, SDAINLM16,, SDAINLM22, DS7-34…SX012…, Standard: IEC/EN 60947, VDE 0660, UL, CSA, Grado di protezione: IP20
Scheda tecnica
Istruzioni di montaggio - EAO278441
Istruzioni di montaggio - EAO278441
Declaration DOC CE (Declaration of conformity CE) - EAO278441
Declaration DOC CE (Declaration of conformity CE) - EAO278441
Caratteristiche tecniche
tipo di montaggio
Applicazione diretta
numero di contatti ausiliari, contatti di chiusura
1
numero di contatti ausiliari, contatti di riposo
1
numero di contatti ausiliari, invertitori
0
classe di intervento
Classe 10 A
tipo di collegamento circuito elettrico principale
Raccordo a vite
max. tensione d’esercizio nominale Ue (V)
690
intervallo di corrente regolabile (A)
9
ingresso funzione reset
NO
funzione reset automatica
SI
tasto funzione reset
SI
