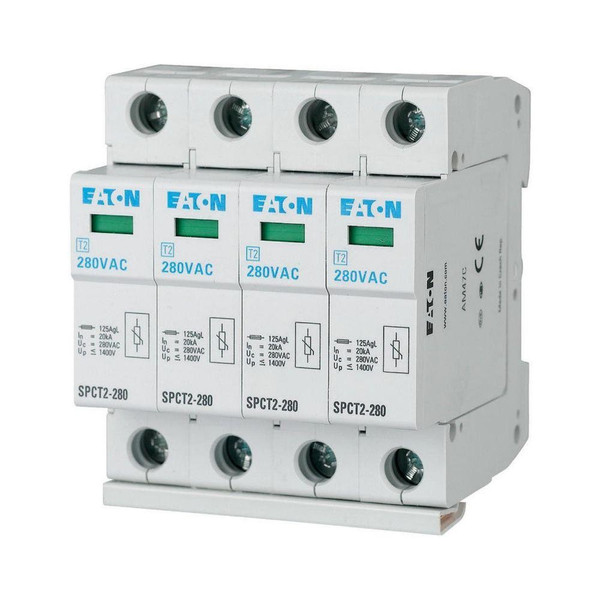

Descrizione
Per la protezione di sistemi di consumo contro le sovratensioni transitorie provocate da fulmini indiretti e da operazioni di commutazione, classe di prova II conforme a IEC 61643-1+A1, Tipo SPD T2 conforme a EN 61643-11, È possibile aggiungere il contatto ausiliario SPC-S-HK per segnale remoto, può essere collegato con tutti gli interruttori di manovra delle combinazioni Xtra
Scheda tecnica - EAO167611
Istruzioni di montaggio - EAO167611
Declaration DOC CE (Declaration of conformity CE) - EAO167611
Caratteristiche tecniche
tipo di montaggio
Guida DIN (top hat rail) 35 mm
con contatto telecomunicazioni
NO
numero di conduttori (esclusa terra)
4
dimensione
4 UM
livello di protezione (kV)
2.2
tensione permanente AC max. (V)
460
corrente impulsiva dispersione nominale (8/20) (kA)
20
tensione nominale AC (V)
460
classe di prova tipo 2
SI
segnalazione nell’apparecchio
Ottico
grado di protezione (IP)
IP20
fusibile ausiliario integrato
NO
sez. max del conduttore rigido (uni-/multifilare) (mm²)
25
sez. max del conduttore flessibile (a filo sottile) (mm²)
35
forma della rete DC
NO
forma della rete IT
SI
forma della rete TN
SI
forma della rete TN-C
NO
forma della rete TN-S
SI
forma della rete TT
NO
altre forme della rete
SI
forma della rete TN-C-S
SI
max. corrente di scarica (8/20) (kA)
40
max dispositivo protez. da sovracorrente, collegam. in serie (fusibile) (A)
125
Protezione da cortocircuito integrata
NO
Assenza di correnti di dispersione
NO
Codice EAN
4015081641017
