Descrizione

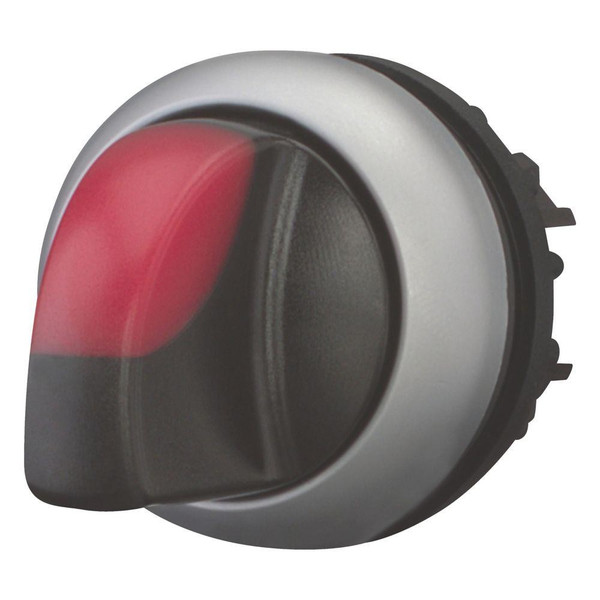

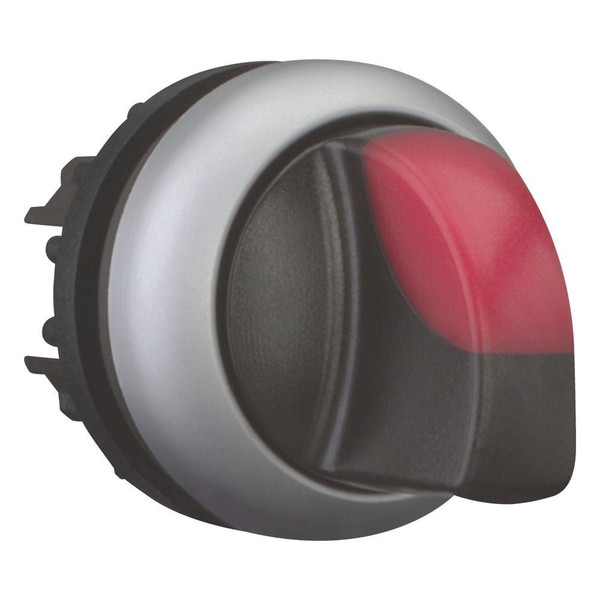

Selettore luminoso, Gamma di prodotti: RMQ-Titan, Apparecchio singolo, Progettazione: Con maniglia, ritentivo, 3 posizioni, colore maniglia: rosso, grado di protezione: IP66, Ghiera frontale colore titanio, Collegamento a SmartWire-DT: sì, con collegamenti SWD-RMQ, Dimensioni frontali: 29,7, Istruzioni: Funzione di blocco in posizione/ritorno, sostituibile con parti con codice M22-XC-Y, Conformità alle norme: IEC/EN 60947, VDE 0660, Grado di protezione: IP66
Istruzioni di montaggio - EAO216845
Declaration DOC CE (Declaration of conformity CE) - EAO216845
Declaration DOC CE (Declaration of conformity CE) - EAO216845
Declaration DOC CE (Declaration of conformity CE) - EAO216845
Declaration DOC CE (Declaration of conformity CE) - EAO216845
Caratteristiche tecniche
diametro del foro (mm)
22.5
numero di posizioni di commutazione
3
illuminabile
SI
tattile
NO
colore dell'anello frontale
Titanio
grado di protezione (IP), lato frontale
IP66
larghezza dell’apertura (mm)
0
altezza dell’apertura (mm)
0
materiale dell’anello frontale
Plastica
con anello frontale
SI
forma della lente
Tondo
esecuzione dell’elemento di azionamento
Pomello ad ala
colore della calotta del segnalatore luminoso
Rosso
colore dell’elemento di azionamento
Nero
funzione di commutazione con bloccaggio a scatto
SI
tipo di protezione (NEMA)
4X, 13
