Descrizione

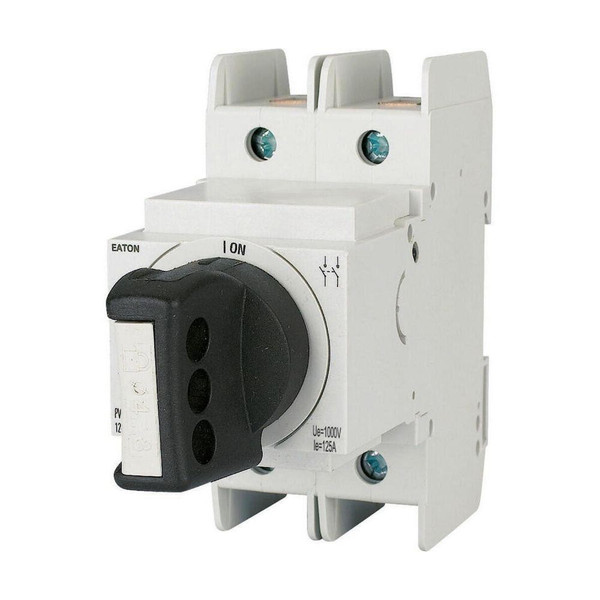

sezionatore fotovoltaico, design compatto, fino a 1000 V con solo 54 mm di larghezza (3 mod.), maggiore sicurezza grazie allo sgancio libero indipendente dalla manovra manuale, prestazioni stabili ad ogni corrente, indipendente dalla polarità (=non polarizzato), DC, 800V, 125 A, maniglia rotativa, IEC 60947-3 DC-PV1
Istruzioni di montaggio - EAO179266
Declaration DOC CE (Declaration of conformity CE) - EAO179266
Caratteristiche tecniche
larghezza (mm)
54
altezza (mm)
145
profondità (mm)
113
colore della scatola
Grigio
potenza d’esercizio nominale per AC-3, 400 V (kW)
0
numero di contatti ausiliari, contatti di chiusura
0
numero di contatti ausiliari, contatti di riposo
0
corrente nominale permanente Iu (A)
0
numero di poli
2
tensione d’esercizio nominale (V)
800
corrente di corto circuito nominale condizionale Iq (kA)
0
materiale della scatola
Plastica
larghezza in unità di suddivisione
3
grado di protezione (IP), lato frontale
IP20
numero di contatti ausiliari, invertitori
0
numero di interruttori
1
bloccabile
SI
azionamento a motore integrato
NO
tipo di collegamento circuito elettrico principale
Morsetto telaio
esecuzione come dispositivo di arresto d’emergenza
NO
esecuzione dell’elemento di azionamento
Manopola
esecuzione come interruttore principale
NO
esecuzione come interruttore di sicurezza
NO
esecuz. come interruttore di manutenzione/riparazione
SI
potenza d’esercizio nominale per AC-23, 400V (kW)
0
resistenza a corrente di breve durata Icw (kA)
1500
colore dell’elemento di azionamento
Nero
adatto per fissaggio frontale a 4 fori
NO
adatto per fissaggio frontale centrale
NO
adatto per montaggio distributore
SI
adatto per costruzione intermedia
NO
max. tensione d’esercizio nominale Ue per AC (V)
0
azionamento a motore opzionale
NO
sganciatore di tensione opzionale
SI
tipologia costruttiva dell'apparecchio
Apparecchio da incasso, tecnica a installazione fissa
corrente nominale permanente per AC-21, 400 V (A)
0
potenza di interruzione a 400 V (kW)
0
esecuzione come invertitore
NO
corrente nominale permanente a AC-23, 400V (A)
0
tipo di protezione (NEMA)
Altro
Montaggio a pavimento
NO
