Descrizione

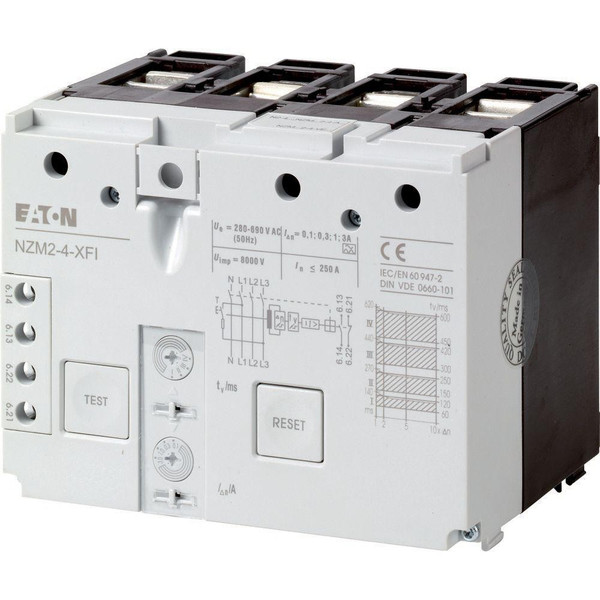

Gli accessori opzionali per gli interruttori automatici della serie NZM offrono una gamma completa di opzioni di applicazione in tutto il mondo. Il montaggio è sempre flessibile e facile grazie ai gruppi di funzioni modulari. Note: conformità alla norma IEC/EN 60947-2 ma non a UL/CSA. Adatto per l'utilizzo in sistemi trifase e monofase. Sensibile a corrente impulsiva secondo il principio di massima corrente ammessa. Per interruttore automatico a 4 poli NZM2-4 e sezionatore N2-4 indipendente dalla tensione di rete Ue = 280 … 690 V 50/60 Hz. Il contatto ausiliario (1 NO, 1 NC integrato) viene resettato tramite il pulsante di reset
Istruzioni di montaggio - EAO292344
Declaration DOC CE (Declaration of conformity CE) - EAO292344
Declaration DOC CE (Declaration of conformity CE) - EAO292344
Caratteristiche tecniche
tempo di ritardo regolabile
SI
corrente di guasto nominale (A)
0.1
tens. alimentaz. pilota nominale Us AC 50 Hz (V)
280
tens. alimentaz. pilota nominale Us AC 60 Hz (V)
0
tens. alimentaz. pilota nominale Us DC (V)
0
max. tensione d’esercizio nominale Ue (V)
690
max. ritardo all’eccitazione (ms)
100
