Descrizione

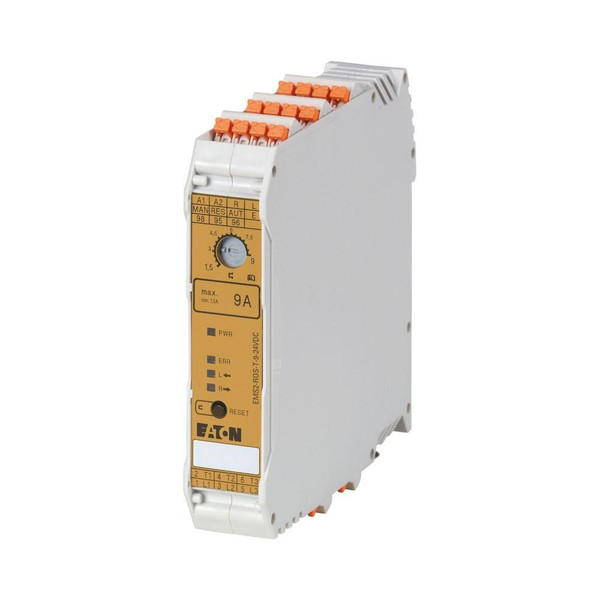

Starter a inversione, Gamma di prodotti: Avviatore motore elettronico, Descrizione: Avviamento diretto, Teleinversione, Protezione motore, Design del circuito: fase di uscita di sicurezza con bypass sezionatore trifase., Arresto controllato tramite morsetto del segnale di abilitazione supplementare fino a SIL3/Ple., Conformità, Omologazione con protezione antideflagrante (conforme a ATEX 94/9/EC): II (2) G [Ex e] [Ex d] [Ex px], II (2) D [Ex t] [Ex p], Conformità, Omologazione CE con certificazione di collaudo del prototipo: PTB 13 ATEX 3003, Potenza nominale d'impiego massima dei motori trifase, 50 - 60 Hz AC-53a 380 V 400 V 415 V: P = 0,06 - 0,75 kW, Intervallo di impostazione rilasci per sovraccarico: Ir= 0,18 - 3 A_x
Scheda tecnica
Istruzioni per l'uso - EAO192394
Istruzioni per l'uso - EAO192394
Istruzioni di montaggio - EAO192394
Declaration DOC CE (Declaration of conformity CE) - EAO192394
Declaration DOC CE (Declaration of conformity CE) - EAO192394
Caratteristiche tecniche
larghezza (mm)
22.5
altezza (mm)
99
profondità (mm)
114.5
con trasformatore
NO
assorbimento di potenza (kW)
2.5
potenza d’esercizio nominale per AC-3, 400 V (kW)
1.1
numero di punti di comando
0
numero di contatti ausiliari, contatti di chiusura
1
numero di contatti ausiliari, contatti di riposo
1
adatto per arresto d’emergenza
NO
corrente d’esercizio nominale Ie (A)
3
numero di segnalatori luminosi
0
interv. regolaz. sganciatore di sovraccarico (A)
0.18
supporta il protocollo per LON
NO
supporta protocollo TCP/IP
NO
supporta protocollo ASI
NO
supporta protocollo PROFIBUS
NO
supporta protocollo CAN
NO
supporta protocollo INTERBUS
NO
supporta protocollo MODBUS
NO
supporta protocollo Data-Highway
NO
supporta protocollo DeviceNet
NO
supporta protocollo SUCONET
NO
supporta il protocollo per altri sistemi bus
NO
reset esterno possibile
NO
montaggio su guida portante possibile
SI
tens. alimentaz. pilota nominale Us AC 50 Hz (V)
0
tens. alimentaz. pilota nominale Us DC (V)
24
grado di protezione (IP)
IP20
supporta il protocollo per SERCOS
NO
protocollo INTERBUS per Safety
NO
classe di intervento
CLASS 10
con attivatore di corto circuito
NO
con fusibile
NO
tipo di collegamento circuito elettrico principale
Raccordo a molla
esecuz. collegam. elettrico per circuito corrente ausiliaria e di comando
Raccordo a molla
supporta il protocollo per AS-Interface Safety at Work
NO
supporta il protocollo per DeviceNet Safety
NO
supporta il protocollo per EtherNet/IP
NO
supporta il protocollo per Foundation Fieldbus
NO
supporta il protocollo per PROFINET CBA
NO
supporta il protocollo per PROFINET IO
NO
supporta il protocollo per PROFIsafe
NO
supporta il protocollo per SafetyBUS p
NO
tipo di tensione per l’azionamento
DC
tipo di avviatore motore
Starter a inversione
potenza d’eserc. nominale per AC-3, 230 V, 3 fasi (kW)
0.55
corrente d’esercizio nominale per AC-3, 400 V (A)
3
temp. ambiente, limite superiore senza limitaz. (°C)
70
protezione da sovraccarico a compensazione termica
SI
tipo di protezione (NEMA)
Altro
tipo coordinamento secondo IEC 60947-4-3
Classe 1
