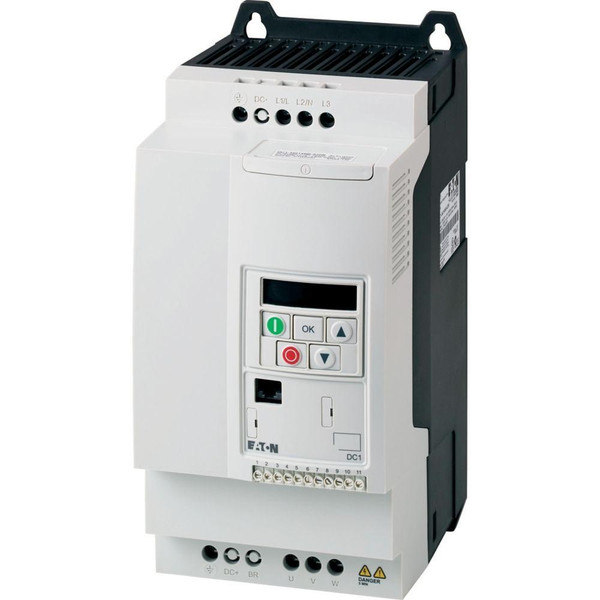

EATON 185764 - VFD DC1 3~/3~400V 24A 11kW EMC IP20

(No reviews yet) Write a Review
EAO185764
ID:
EAO185764
Marchio:
EATON

VFD DC1 3~/3~400V 24A 11kW EMC IP20

Spedizione gratuita per ordini superiori a €50
€1 730,20
/ Pezzo
Spedito in 1-2 giorni lavorativi
Aggiunta al carrello in corso… L'articolo è stato aggiunto
Le immagini pubblicate hanno fini puramente dimostrativi, il prodotto reale potrebbe non corrispondere a quanto mostrato.

Descrizione


Convertitore di frequenza, Rilevatore tipo: DC1, Tensione nominale d'impiego: Ue = 400 V AC, trifase, 480 V AC, trifase, Tensione di uscita a Ue: U2 = 400 V AC, trifase, 480 V AC, trifase, Tensione di rete (50/60Hz): ULN = 380 (-10%) - 480 (+10%) V, Corrente nominale d'impiego per 150 % sovraccarico: Ie = 24 A, Nota: Corrente nominale d'impiego con una frequenza di commutazione di 8 kHz ed una temperatura ambiente di +50 ℃, Nota: Ciclo di sovraccarico per 60 s ogni 600 s, Potenza motore assegnata Nota: per normali motori asincroni in corrente trifase a quattro poli a ventilazione interna ed esterna con 1500 min-1 a 50 Hz o 1800 min-1 a 60 Hz, Ciclo di sovraccarico per 60 s ogni 600 s, a 400 V, 50 Hz, Potenza motore assegnata 150 % sovraccarico: P = 11 kW, 150 % sovraccarico: IM = 21.7 A, Potenza motore assegnata Nota: a 440 - 480 V, 60 Hz, Potenza motore assegnata 150 % sovraccarico: P = 15 HP, Potenza motore assegnata 150 % sovraccarico: IM = 21 A, Grado di protezione: IP20/NEMA 0, Interfacce/bus di campo (incorporate): OP-Bus (RS485)/Modbus RTU, CANopen®, Collegamento bus di campo (opzionale): SmartWire-DT, Equipaggiamento: Filtro soppressore radiodisturbi, Chopper frenatura, Display a 7 segmenti, Grandezza: FS3, Conformità alle norme: Requisiti generali: IEC/EN 61800-2, Requisiti EMC: IEC/EN 61800-3, Requisiti di sicurezza: IEC/EN 61800-5-1

Scheda tecnica
Istruzioni per l'uso - EAO185764
Istruzioni per l'uso - EAO185764
Istruzioni per l'uso - EAO185764
Istruzioni per l'uso - EAO185764
Istruzioni per l'uso - EAO185764
Istruzioni per l'uso - EAO185764
Istruzioni per l'uso - EAO185764
Istruzioni per l'uso - EAO185764
Istruzioni per l'uso - EAO185764
Istruzioni per l'uso - EAO185764
Istruzioni per l'uso - EAO185764
Istruzioni di montaggio - EAO185764
Declaration DOC CE (Declaration of conformity CE) - EAO185764
Declaration DOC CE (Declaration of conformity CE) - EAO185764

Caratteristiche tecniche

larghezza (mm)
129
altezza (mm)
273
profondità (mm)
175
assorbimento di potenza (kW)
297
con elemento di comando
SI
numero di ingressi digitali
4
numero di uscite digitali
1
numero di ingressi analogici
2
numero di uscite analogiche
1
supporta il protocollo per LON
NO
numero di interfacce HW Industrial Ethernet
0
numero di interfacce HW seriali RS232
0
numero di interfacce HW seriali RS422
0
numero di interfacce HW seriali RS485
1
numero di interfacce HW seriali TTY
0
numero di interfacce HW USB
0
numero di interfacce HW parallele
0
numero di interfacce HW altre
0
con interfaccia ottica
NO
supporta protocollo TCP/IP
NO
supporta protocollo ASI
NO
supporta protocollo PROFIBUS
NO
supporta protocollo CAN
SI
supporta protocollo INTERBUS
NO
supporta protocollo EIB
NO
supporta protocollo MODBUS
SI
supporta protocollo Data-Highway
NO
supporta protocollo DeviceNet
NO
supporta protocollo SUCONET
NO
supporta il protocollo per altri sistemi bus
SI
grado di protezione (IP)
IP20
con collegamento PC
SI
supporta il protocollo per SERCOS
NO
protocollo INTERBUS per Safety
NO
tensione di rete (V)
380
frequenza di rete
50/60 Hz
funzionamento a 4 quadranti possibile
SI
numero di interfacce HW PROFINET
0
tipo di convertitore
Inverter a tensione impressa
numero di fasi d’uscita
3
numero di fasi d’entrata
3
chopper di frenatura integrato
SI
impiego ammesso in ambito industriale
SI
impiego ammesso in ambito residenziale e commerciale
SI
max. frequenza d’uscita (Hz)
500
max potenza erogata con carico lineare a tensione d’uscita nominale (kW)
11
max potenza erogata con carico quadrato a tensione d’uscita nominale (kW)
11
tolleranza di tens. rete simmetrica relativa (%)
10
tolleranza di freq. di rete simmetrica relativa (%)
10
supporta il protocollo per AS-Interface Safety at Work
NO
supporta il protocollo per DeviceNet Safety
NO
supporta il protocollo per EtherNet/IP
SI
supporta il protocollo per Foundation Fieldbus
NO
supporta il protocollo per PROFINET CBA
NO
supporta il protocollo per PROFINET IO
NO
supporta il protocollo per PROFIsafe
NO
supporta il protocollo per SafetyBUS p
NO
tensione d’uscita massima (V)
500
corrente di uscita nominale I2N (A)
24
supporta protocollo per BACnet
NO
tipo di protezione (NEMA)
Altro
