Descrizione

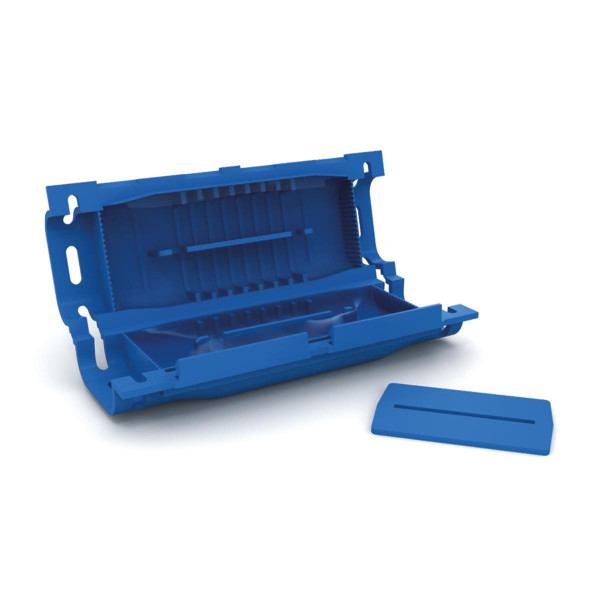

Con i giunti ad isolamento in gel SHARK Serie Classic si realizzano connessioni in linea e in derivazione parallela su cavi di bassa tensione 0,6/1 kV unipolari e multipolari fino a cinque fasi. Le versioni senza morsettiera e senza separatori, grazie al maggiore spazio disponibile all'interno del giunto, sono indicate per la connessione in linea e in derivazione parallela di cavi unipolari, e per la connessione e l'isolamento di schede e componenti elettronici. Le versioni con separatori sono idonee per la connessione in linea e in derivazione parallela di cavi fino a quattro fasi. Le versioni con morsettiera consentono la connessione in linea, con doppio isolamento, di cavi fino a cinque fasi e sono disponibili, a richiesta, con connettori in alluminio stagnato per connessioni rame-rame, alluminio alluminio e rame-alluminio.
Scheda tecnica
Pagina produttore
Caratteristiche tecniche
esecuzione
Gel
senza alogeni
NO
adatto per
Other
numero di conduttori
4
tipo
Parallel branch
diametro del cavo principale (mm)
16
diametro del cavo di derivazione (mm)
13.4
omologazione per il settore minerario
NO
sez. nominale del conduttore cavo di derivaz. (mm²)
1.5
sez. nominale del conduttore cavo principale (mm²)
4
accessori di collegamento
Senza
tensione di dimensionamento U0/U (Um)
0.6/1 (1.2) kV
