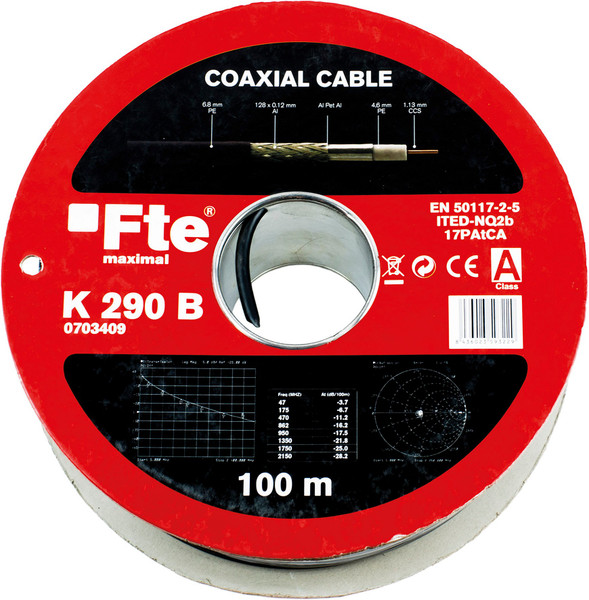

FTE K290B - FTE CAVO COASSIALE 6.8MM PE NERO CLASSE A (Conf. da 100 Mt.)

Descrizione completa

Cavo coassiale a iniezione di gas con conduttore centrale in CCS, diametro da 6,8 mm in classe A.
Punti di forza
Cavo a bassa perdita ed elevato grado di schermatura. Adatto per posature esterne e ad interramento.
Applicazioni
Adatto per distribuire segnali in TV e SAT lungo medie distanze.
Dati Tecnici

• Conduttore interno materiale / Ø mm: CCS / 1,13
• Dielettrico interno materiale / Ø: PE / 4,6
• Lamina: Al / Pet / Al
• Treccia materiale / % copertura: AL
• Numero e diametro fili Treccia in mm: 128 / Ø 0,12
• Guaina esterna Materiale / Colore: PE NERO
• Impedenza: 75 ? ±3
• Capacità pF/m: 52 ? ±2
• Velocità di propagazione %: 85
• Attenuazione nominale su 100mt a 47 MHz - dB: 3,7
• Attenuazione nominale su 100mt a 175 MHz - dB: 6,7
• Attenuazione nominale su 100mt a 470 MHz - dB: 11,2
• Attenuazione nominale su 100mt a 862 MHz - dB: 16,2
• Attenuazione nominale su 100mt a 950 MHz - dB: 17,5
• Attenuazione nominale su 100mt a 1350 MHz - dB: 21,8
• Attenuazione nominale su 100mt a 1750 MHz - dB: 25
• Attenuazione nominale su 100mt a 2150 MHz - dB: 28,2
• Perdite cumulative di riflessione 30-470 MHz - dB: > 30
• Perdite cumulative di riflessione 470-862 MHz - dB: > 28
• Perdite cumulative di riflessione 862-2150 MHz- dB: > 26
• Efficienza di schermatura a 5-30 MHz - dB: > 80
• Efficienza di schermatura a 30-1000 MHz - dB: > 90
• Efficienza di schermatura a 1000-2150 MHz - dB: > 90
• Classe: Classe A
• Resistenza c.c. conduttore int./est. Ohm/Km: 18 / 20
• Resistenza di loop. Ohm/Km: 38
• Conformità normative EN50117: parte 5
