Descrizione

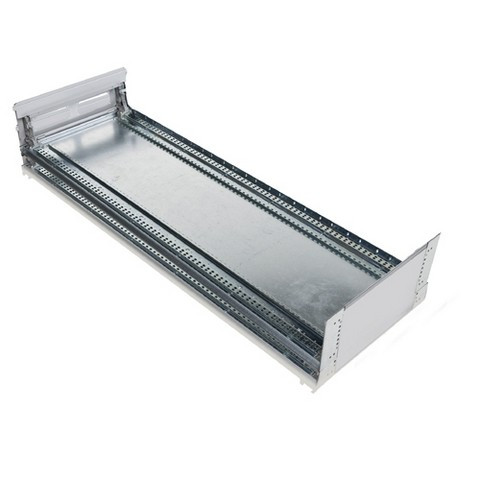

Kit base: Il kit comprende: -Pannello posteriore -Pannello superiore -Pannello inferiore -Quattro angolari di alluminio presso-fuso -Due piastre di tamponamento -Il pannello posteriore presenta i due profi li di montaggio integrati, su cui fi ssare i supporti per i profi lati DIN, le piastra di montaggio e gli isolatori. -Le piastre di tamponamento coprono gli angolari e accettano il meccanismo di chiusura porta. -Gli angolari di alluminio sono fi ssati al pannello posteriore con due viti. -Per i quadri aventi altezza utile di 1350, 1500 e 1800mm, la piastra di fondo non è fornita. E' necessario aggiungere la base da 100mm.
Caratteristiche tecniche
colore
grigio
larghezza (mm)
364
esecuzione
altri
altezza (mm)
1750
profondità (mm)
250
numero RAL
9006
larghezza totale per installazione in armadio (mm)
364
profondità tot. per installazione in armadio (mm)
250
adatto per l'altezza della scatola (mm)
1750
