Descrizione

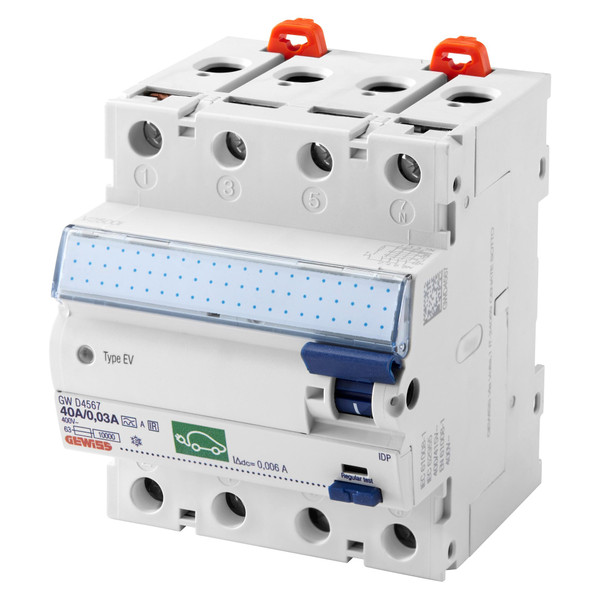

90 RCD - Interruttori modulari per protezione differenziale - La Serie 90 RCD soddisfa qualsiasi esigenza di protezione da guasto a terra per ogni ambito applicativo. La gamma è costituita da: MDC - interruttori magnetotermici differenziali compatti (da 6 a 32A, curve B e C, fino a 10kA e lΔn da 30 e 300mA di tipo AC, A, A[IR], A[S] e F); BD e BDHP - blocchi differenziali per magnetotermici MT e MTHP (lΔn da 10mA a 3A di tipo AC, A, A[IR], A[S] e A Regolabile); IDP - differenziali puri (fino a 100A, lΔn da 10 a 500mA di tipo AC, A, A[IR], A[S], F e B).
Pagina produttore - GEWGWD4567
Scheda Tecnica - GEWGWD4567
Informazioni di prodotto - GEWGWD4567
Reach Information - GEWGWD4567
Declaration of Conformity - GEWGWD4567
Caratteristiche tecniche
tipo di montaggio
Guida DIN
colore
Grigio
profondità di incasso (mm)
72
corrente di dimensionamento (A)
40
tensione di dimensionamento (kV)
400
tensione di isolamento nominale Ui (V)
500
numero di poli
4
corrente di guasto nominale (A)
0.03
tipo di corrente di guasto
A
tipo selettivo
NO
grado di inquinamento
2
larghezza in unità di suddivisione
4
tipo con ritardo breve
NO
antideflagrante
NO
frequenza
50/60 Hz
grado di protezione (IP)
IP20
sezione conduttore collegabile unifilare (mm²)
10
sezione conduttore collegabile multifilare (mm²)
10
con dispositivo di bloccaggio
NO
temperatura ambiente durante il funzionamento (°C)
-25
dispositivi supplementari possibili
SI
larghezza dell'apparecchio (mm)
72
altezza dell'apparecchio (mm)
85
profondità dell'apparecchio (mm)
72
resistenza di tensione ad impulso nominale Uimp (kV)
4
