Descrizione

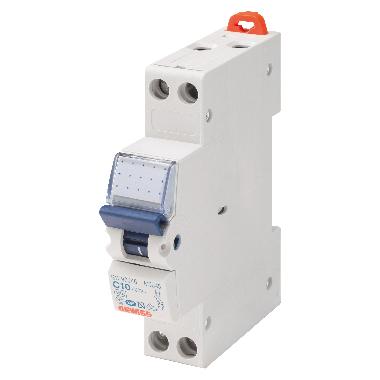

90 MCB Interruttori modulari per protezione circuiti - La Serie 90 MCB soddisfa qualsiasi esigenza di protezione da sovraccarico e cortocircuito, per tutte le applicazioni civili, terziarie e industriali. La gamma è costituita da MTC, interruttori magnetotermici compatti (da 2 a 32A, curve B e C fino a 10kA) MT interruttori magnetotermici tradizionali (da 1 a 63A, curve B, C e D fino a 25kA) MTHP interruttori magnetotermici ad alte prestazioni (da 20 a 125A, curve C e D fino a 25kA).
Scheda tecnica
Pagina produttore
Scheda Tecnica
Informazioni REACh
Pagina produttore
Dichiarazione di conformità
Certificato di prodotto
Certificato di prodotto
Certificato di prodotto
Certificato di prodotto
Caratteristiche tecniche
tipo di tensione
AC
profondità di incasso (mm)
72
corrente di dimensionamento (A)
20
tensione di dimensionamento (kV)
230
frequenza (GHz)
50
caratteristica di intervento
C
tensione di isolamento nominale Ui (V)
500
classe di limitazione energetica
3
categoria di sovratensione
3
grado di inquinamento
3
larghezza in unità di suddivisione
1
antideflagrante
NO
potenza dissipata (W)
2.3
grado di protezione (IP)
IP20
numero di poli protetti
1
conduttore neutro a connessione
SI
sezione conduttore collegabile unifilare (mm²)
16
sezione conduttore collegabile multifilare (mm²)
10
temperatura ambiente durante il funzionamento (°C)
-25
montaggio a incasso
NO
dispositivi supplementari possibili
SI
numero di poli (totale)
2
potere di interruz. nominale Icn secondo EN 60898 a 230 V (kA)
6
potere di interruz. nominale Icu secondo IEC 60947-2 a 230 V (kA)
10
resistenza di tensione ad impulso nominale Uimp (kV)
4
