Descrizione

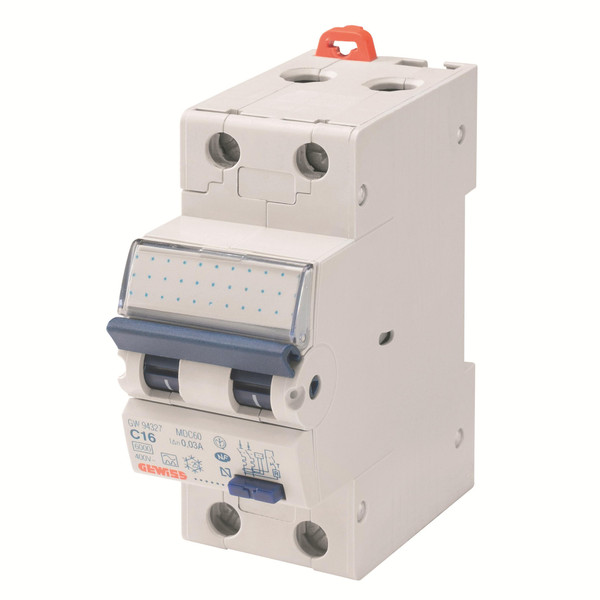

90 RCD Interruttori modulari per protezione differenziale - La Serie 90 RCD soddisfa qualsiasi esigenza di protezione da guasto a terra per ogni ambito applicativo. La gamma è costituita da MDC interruttori magnetotermici differenziali compatti. (da 6 a 32A, curve B e C, fino a 10kA e l?n da 30 e 300mA di tipo AC, A, A[IR], A[S] e F) BD e BDHP, blocchi differenziali per magnetotermici MT e MTHP (l?n da 10mA a 3A di tipo AC, A, A[IR], A[S] e A Regolabile) IDP differenziali puri (fino a 125A, l?n da 10 a 500mA di tipo AC, A, A[IR], A[S], F e B).
Scheda tecnica
Informazioni smaltimento
Pagina produttore
Informazioni REACh
Pagina produttore
Scheda Tecnica
Dichiarazione di conformità
Certificato di prodotto
Certificato di prodotto
Certificato di prodotto
Certificato di prodotto
Caratteristiche tecniche
tipo di tensione
AC
profondità di incasso (mm)
72
corrente di dimensionamento (A)
20
tensione di dimensionamento (kV)
230
caratteristica di intervento
C
tensione di isolamento nominale Ui (V)
500
corrente di guasto nominale (A)
0.3
tipo di corrente di guasto
AC
resistenza a corrente impulsiva (kA)
0.25
classe di limitazione energetica
3
categoria di sovratensione
3
grado di inquinamento
2
larghezza in unità di suddivisione
2
potenza dissipata (W)
20
frequenza
50/60 Hz
grado di protezione (IP)
IP20
numero di poli protetti
2
conduttore neutro a connessione
NO
potere di interruz. nominale secondo IEC 60947-2 (kA)
15
sezione conduttore collegabile unifilare (mm²)
35
sezione conduttore collegabile multifilare (mm²)
35
con dispositivo di bloccaggio
NO
temperatura ambiente durante il funzionamento (°C)
-25
montaggio a incasso
NO
numero di poli (totale)
2
protezione da scatto intempestivo
NO
resistenza di tensione ad impulso nominale Uimp (kV)
4
potere di interruz. nominale in cortocircuito secondo EN 61009-1 (kA)
10
caratteristiche di spegnimento
unverzögert
potere di interruz. nominale secondo EN 61009 (kA)
10
