Descrizione

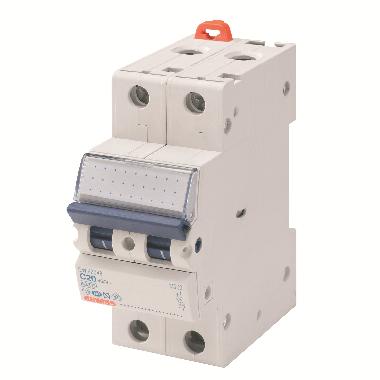

90 MCB Interruttori modulari per protezione circuiti - La Serie 90 MCB soddisfa qualsiasi esigenza di protezione da sovraccarico e cortocircuito, per tutte le applicazioni civili, terziarie e industriali. La gamma è costituita da MTC, interruttori magnetotermici compatti (da 2 a 32A, curve B e C fino a 10kA) MT interruttori magnetotermici tradizionali (da 1 a 63A, curve B, C e D fino a 25kA) MTHP interruttori magnetotermici ad alte prestazioni (da 20 a 125A, curve C e D fino a 25kA).
Scheda tecnica
Pagina produttore
Scheda Tecnica
Informazioni REACh
Pagina produttore
Dichiarazione di conformità
Caratteristiche tecniche
tipo di tensione
AC
profondità di incasso (mm)
72
corrente di dimensionamento (A)
6
tensione di dimensionamento (kV)
400
frequenza (GHz)
50
caratteristica di intervento
C
tensione di isolamento nominale Ui (V)
500
categoria di sovratensione
3
grado di inquinamento
2
larghezza in unità di suddivisione
2
antideflagrante
NO
potenza dissipata (W)
3.12
grado di protezione (IP)
IP20
numero di poli protetti
2
conduttore neutro a connessione
NO
sezione conduttore collegabile unifilare (mm²)
35
sezione conduttore collegabile multifilare (mm²)
35
temperatura ambiente durante il funzionamento (°C)
-25
montaggio a incasso
NO
dispositivi supplementari possibili
SI
numero di poli (totale)
2
potere di interruz. nominale Icn secondo EN 60898 a 400 V (kA)
25
potere di interruz. nominale Icn secondo EN 60898 a 230 V (kA)
25
potere di interruz. nominale Icu secondo IEC 60947-2 a 230 V (kA)
50
potere di interruz. nominale Icu secondo IEC 60947-2 a 400 V (kA)
30
resistenza di tensione ad impulso nominale Uimp (kV)
4
