Descrizione
46 - Quadri stagni da parete per automazione e distribuzione - La Serie 46 QP è la soluzione ideale per la realizzazione di quadri di automazione e distribuzione dellenergia. L’offerta comprende: Quadri 46QP - monoblocco, poliestere caricato fibra vetro Halogen Free, grado di protezione IP66; Quadri 46QM - IP55 in metallo; Quadri 46 QX - IP55 in acciaio INOX; 44CEP - IP55 in tecnopolimero monoblocco Halogen Free. I quadri 46QP, QM e 44CEP sono disponibili nelle versioni porta trasparente e cieca. I quadri 46QP, QM e QX, invece, si contraddistinguono per la ricchezza degli accessori Fast & Easy in metallo e con fissaggio a scatto.
Pagina produttore
Scheda Tecnica
Pagina produttore - GEWGW44698
Scheda Tecnica - GEWGW44698
Reach Information - GEWGW44698
Certificazione di prodotto - GEWGW44698
Declaration of Conformity - GEWGW44698

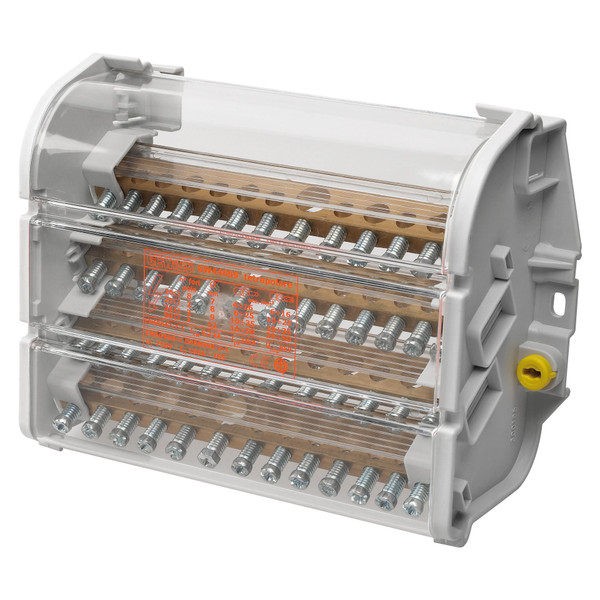

Caratteristiche tecniche
tipo di montaggio
Guida DIN (top hat rail) 35 mm
colore
Grigio
larghezza (mm)
81
senza alogeni
NO
altezza (mm)
44
profondità (mm)
144
tensione di dimensionamento (kV)
750
numero di poli
4
temperatura d’esercizio (°C)
85
numero di punti di fissaggio per ogni polo
14
piastra di chiusura necessaria
SI
esecuzione collegamento elettrico 1
Raccordo a vite
esecuzione collegamento elettrico 2
Raccordo a vite
trasparente
SI
sezione conduttore collegabile unifilare (mm²)
35
sez. conduttore collegabile a filo sottile con bussola d'estremità (mm²)
25
sezione conduttore collegabile multifilare (mm²)
35
materiale del corpo isolante
Materiale termoplastico
corrente nominale In (A)
125
esecuzione antideflagrante 'Ex e'
NO
