Descrizione

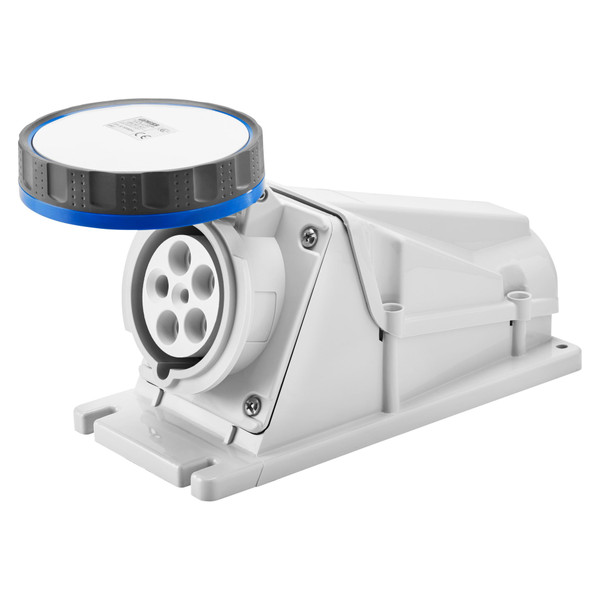

IEC 309 HP - Prese e spine a norme IEC 309. - Il sistema IEC 309 HP è composto da prese e spine da 16 a 125A in versioni mobili diritte e da incasso 10° disponibili nelle versioni protette con grado IP44/IP54, e nelle versioni stagne con grado IP fino a IP66/IP67/IP68/IP69 (prime ed uniche nel panorama elettrotecnico). L’introduzione di tutti i riferimenti orari del contatto di terra completa l’offerta per specifiche applicazioni ed installazioni. Le versioni 16-32A propongono il cablaggio a vite e quello rapido molla, mentre le versioni 63-125A hanno tecnologia di connessione a mantello.
Scheda Tecnica
Pagina produttore
Scheda Tecnica - GEWGW63524
Pagina produttore - GEWGW63524
Certificazione di prodotto - GEWGW63524
Reach Information - GEWGW63524
Declaration of Conformity - GEWGW63524
Caratteristiche tecniche
numero RAL
7035
numero di poli
5
frequenza nominale (Hz)
50
materiale
Plastica
trattamento superficiale
Nichelato
intensità di corrente IEC (A)
63
tecnica di collegamento
Morsetto a vite
direzione di innesto
Diritto
tensione nominale (V)
200
materiale di contatto
Altro
grado di protezione (IP)
IP67
esecuzione militare
NO
posizione ora (h)
9
colore identificativo
Blu
tensione secondo EN 60309-2
230 V (50+60 Hz) blu
distanza di foratura verticale (mm)
230
distanza di foratura orizzontale (mm)
80
dimensione della flangia verticale (mm)
255
dimensione della flangia orizzontale (mm)
115
