Descrizione

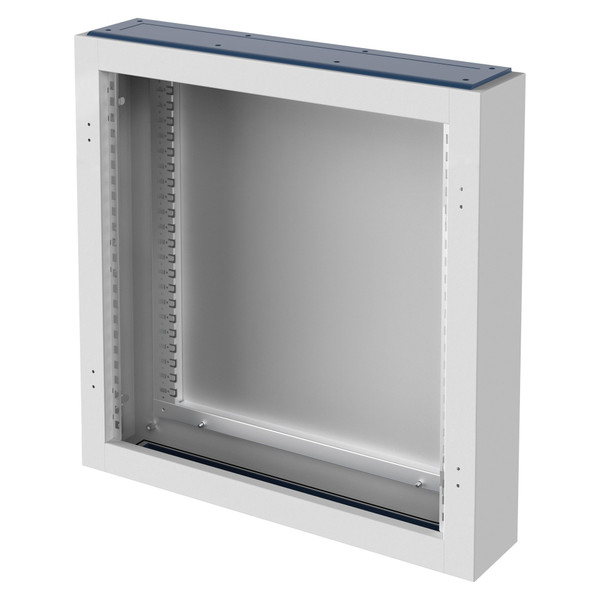

47 CVX 160 E - Quadri da parete fino a 160 A con telaio estraibile - La serie CVX 160 E dei quadri di distribuzione da parete fino a 160A permette di realizzare configurazioni secondo ogni esigenza, da un capacità minima di 72 moduli fino ad un massimo di 192, scegliendo opportunamente i kit di installazione con passo 150 mm o 200 mm.
Pagina produttore
Scheda compatibilità
Pagina produttore - GEWGW47004E
Informazioni di prodotto - GEWGW47004E
Reach Information - GEWGW47004E
Declaration of Conformity - GEWGW47004E
Caratteristiche tecniche
tipo di montaggio
A parete
colore
Grigio
larghezza (mm)
700
altezza (mm)
1300
profondità (mm)
140
numero RAL
7035
con piastra di montaggio
NO
numero di file
8
tipo di copertura
Opzionale
esecuzione EMC
NO
possibilità di applicazione
NO
profondità interna (mm)
120
materiale della scatola
Acciaio
larghezza in unità di suddivisione
24
tipo di porta
Singolo
grado di protezione (IP)
IP30
esecuzione coperchio
Con taglio
Morsettiera di terra
NO
Morsettiera neutra
NO
Segnale di passaggio porta
NO
Linea/Serie
QUADRI DIN
Colour
Grigio RAL 7035
Colour
Grigio RAL 7035
Outer dim. LxHxD (mm)
700x1300x140
Outer dim. LxHxD (mm)
700x1300x140
IP degree
IP30
IP degree
IP30
Series
CVX 160E
Series
CVX 160E
Functional dim. LxHxD (mm)
600x1200x140
Functional dim. LxHxD (mm)
600x1200x140
Tipo telaio
Estraibile
