Descrizione

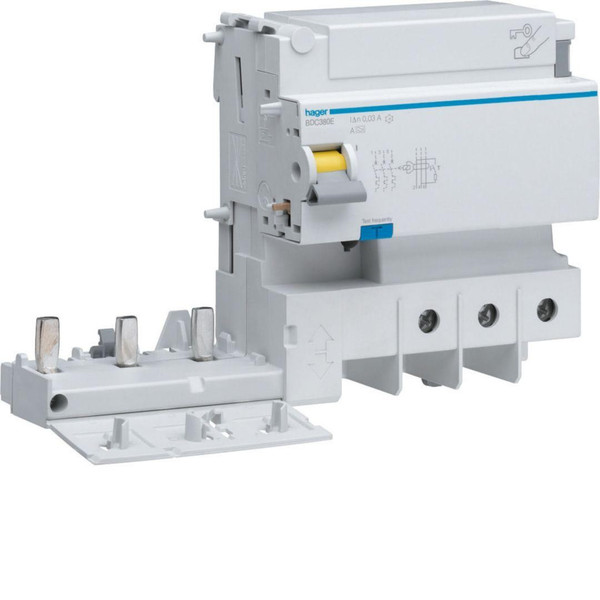

Blocco differenziale da 6 moduli DIN per interruttori automatici magnetotermici, con 3 poli protetti e corrente nominale (In) fino a 125 A. Funziona a 400 V (Un) a 50/60 Hz di frequenza ed è progettato per rilevare correnti differenziali di tipo AC con soglia d’intervento Idn di 30 mA. Ideale per garantire protezione aggiuntiva in impianti civili e terziari, migliora la sicurezza contro dispersioni verso terra.
Scheda tecnica
Pagina produttore - HAGBDC380E
Pagina produttore - HAGBDC380E
Scheda tecnica - HAGBDC380E
Reach Declaration - HAGBDC380E

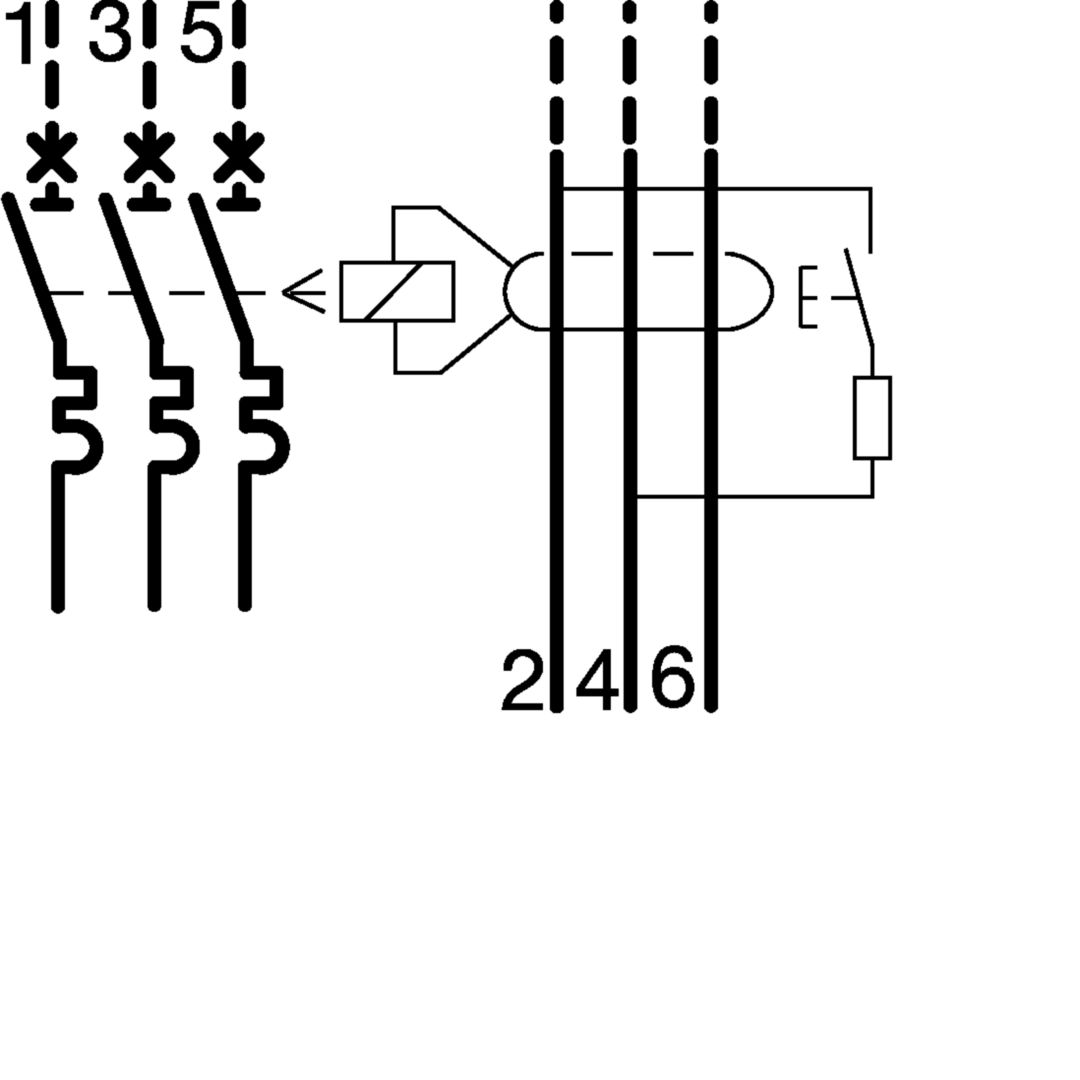

Diagramma - HAGBDC380E
Guida alla sicurezza - HAGBDC380E
Declaration DOC CE (Declaration of conformity CE - HAGBDC380E
Caratteristiche tecniche
corrente nominale (A)
125
tensione di isolamento nominale Ui (V)
500
numero di poli
3
tempo di ritardo regolabile
NO
tempo di ritardo max. (ms)
0
tipo di corrente di guasto
AC
grado di inquinamento
3
corrente di guasto nominale (A)
0.03
tensione nominale (kV)
415
potenza dissipata (W)
11.25
frequenza
50 Hz
grado di protezione (IP)
IP20
sezione conduttore collegabile unifilare (mm²)
10
sezione conduttore collegabile multifilare (mm²)
10
temperatura ambiente durante il funzionamento (°C)
-25
corrente di guasto nominale regolabile
NO
protezione da scatto intempestivo
NO
resistenza di tensione ad impulso nominale Uimp (kV)
6
Codice EAN
3250611340010
