Descrizione

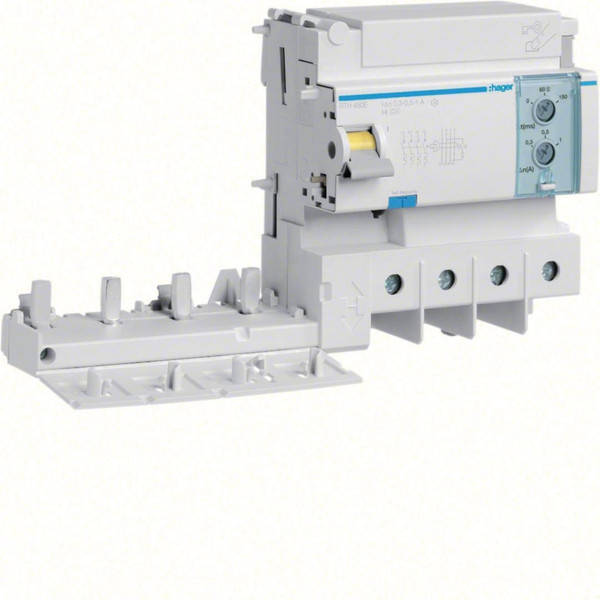

Blocco differenziale da 6 moduli DIN per interruttori automatici magnetotermici, con 4 poli protetti e corrente nominale (In) fino a 125 A. Funziona a 230 V (Un) a 50/60 Hz di frequenza ed è progettato per rilevare correnti differenziali di tipo A-HI con soglia d’intervento Idn di 300-500-1000 mA. Ideale per garantire protezione aggiuntiva in impianti civili e terziari, migliora la sicurezza contro dispersioni verso terra.
Scheda tecnica
Pagina produttore
Reach Declaration
Guida alla sicurezza - HAGBTH480E
Declaration REACH - HAGBTH480E
Declaration DOC CE (Declaration of conformity CE) - HAGBTH480E
Declaration RoHS - HAGBTH480E
Caratteristiche tecniche
corrente nominale (A)
125
tensione di isolamento nominale Ui (V)
500
numero di poli
4
tempo di ritardo regolabile
SI
tempo di ritardo max. (ms)
150
tipo di corrente di guasto
A
resistenza a corrente impulsiva (kA)
3
grado di inquinamento
3
corrente di guasto nominale (A)
0.3
tensione nominale (kV)
240
potenza dissipata (W)
15
frequenza
50 Hz
grado di protezione (IP)
IP20
sezione conduttore collegabile unifilare (mm²)
10
sezione conduttore collegabile multifilare (mm²)
10
con dispositivo di bloccaggio
SI
temperatura ambiente durante il funzionamento (°C)
-25
corrente di guasto nominale regolabile
SI
protezione da scatto intempestivo
SI
resistenza di tensione ad impulso nominale Uimp (kV)
6
Codice EAN
3250611500087
