Descrizione

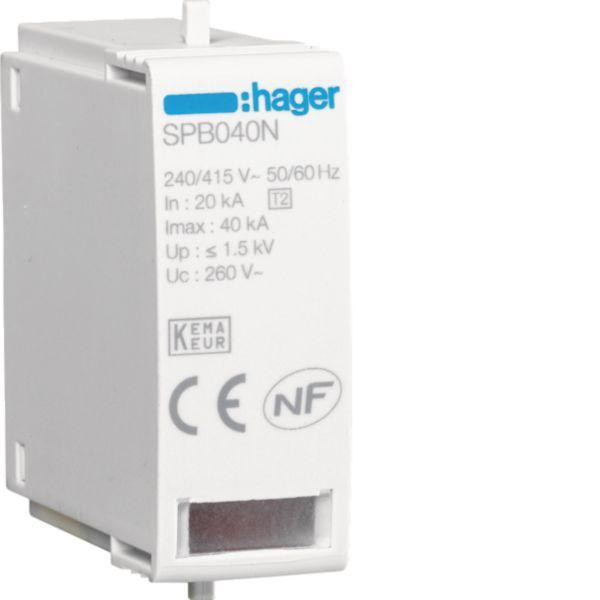

Cartuccia sostituibile N-PE per scaricatori di sovratensione tipo 2, ideale per impianti TN-S e TT in ambito residenziale e terziario. Progettata per la protezione da sovratensioni transitorie indirette, supporta una corrente nominale di scarica (In) di 20 kA e massima (Imax) di 40 kA, con livello di protezione Up di 1,35 kV. Soluzione efficace per la continuità e sicurezza degli impianti.
Reach Declaration
Pagina produttore
Scheda tecnica
Declaration DOC CE (Declaration of conformity CE) - HAGSPB040N
Declaration REACH - HAGSPB040N
Declaration RoHS - HAGSPB040N
Caratteristiche tecniche
tipo di montaggio
Su elemento base
numero di conduttori (esclusa terra)
1
dimensione
1 UM
livello di protezione (kV)
1.5
tensione permanente AC max. (V)
260
corrente impulsiva dispersione nominale (8/20) (kA)
20
tensione nominale AC (V)
415
classe di prova tipo 2
SI
segnalazione nell’apparecchio
Ottico
grado di protezione (IP)
IP20
max. tensione PV (V)
0
livello di protezione N-PE (kV)
1.5
fusibile ausiliario integrato
NO
forma della rete DC
NO
forma della rete IT
NO
forma della rete TN
SI
forma della rete TN-C
NO
forma della rete TN-S
NO
forma della rete TT
SI
altre forme della rete
NO
forma della rete TN-C-S
NO
max. corrente di scarica (8/20) (kA)
40
resistenza di cortocircuito (Isccr) (kA)
25
Protezione da cortocircuito integrata
NO
Assenza di correnti di dispersione
NO
Codice EAN
3250615515353
