Descrizione

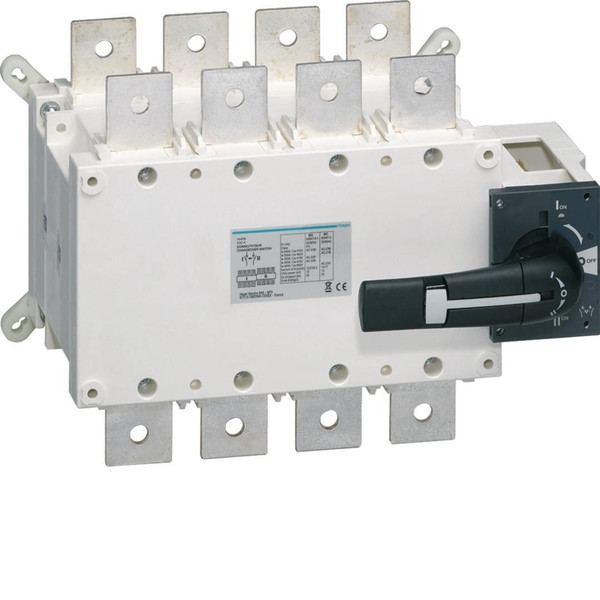

Commutatore di manovra a comando rotativo, 4 poli, con corrente nominale di 630 A, conforme alla norma CEI EN 60947-3. Progettato per la commutazione sotto carico tra due circuiti di potenza, ideale per applicazioni come il passaggio da rete a gruppo elettrogeno. Dispone di 3 posizioni stabili (I‑0‑II), contatti autopulenti in rame-argentato per una lunga durata e affidabilità, elevata resistenza meccanica e funzionalità di sezionamento sicuro in posizione OFF.
Reach Declaration
Pagina produttore
Scheda tecnica
Guida alla sicurezza - HAGHI458
Declaration REACH - HAGHI458
Declaration DOC CE (Declaration of conformity CE) - HAGHI458
Caratteristiche tecniche
larghezza (mm)
379
altezza (mm)
260
profondità (mm)
295
numero di contatti ausiliari, contatti di chiusura
0
numero di contatti ausiliari, contatti di riposo
0
corrente nominale permanente Iu (A)
630
numero di poli
4
tensione d’esercizio nominale (V)
380
corrente di corto circuito nominale condizionale Iq (kA)
50
larghezza in unità di suddivisione
12
grado di protezione (IP), lato frontale
IP00
numero di contatti ausiliari, invertitori
0
numero di interruttori
1
bloccabile
SI
azionamento a motore integrato
NO
tipo di collegamento circuito elettrico principale
Serracavo
esecuzione come dispositivo di arresto d’emergenza
NO
esecuzione dell’elemento di azionamento
Manopola rotativa lunga
esecuzione come interruttore principale
SI
esecuzione come interruttore di sicurezza
SI
esecuz. come interruttore di manutenzione/riparazione
SI
potenza d’esercizio nominale per AC-23, 400V (kW)
225
resistenza a corrente di breve durata Icw (kA)
17
colore dell’elemento di azionamento
Nero
adatto per fissaggio frontale a 4 fori
NO
adatto per fissaggio frontale centrale
NO
adatto per montaggio distributore
SI
adatto per costruzione intermedia
NO
max. tensione d’esercizio nominale Ue per AC (V)
690
azionamento a motore opzionale
NO
sganciatore di tensione opzionale
NO
tipologia costruttiva dell'apparecchio
Apparecchio da incasso, tecnica a installazione fissa
corrente nominale permanente per AC-21, 400 V (A)
630
potenza di interruzione a 400 V (kW)
414
esecuzione come invertitore
SI
corrente nominale permanente a AC-23, 400V (A)
500
tipo di protezione (NEMA)
Altro
Codice EAN
3250613190057
