Descrizione

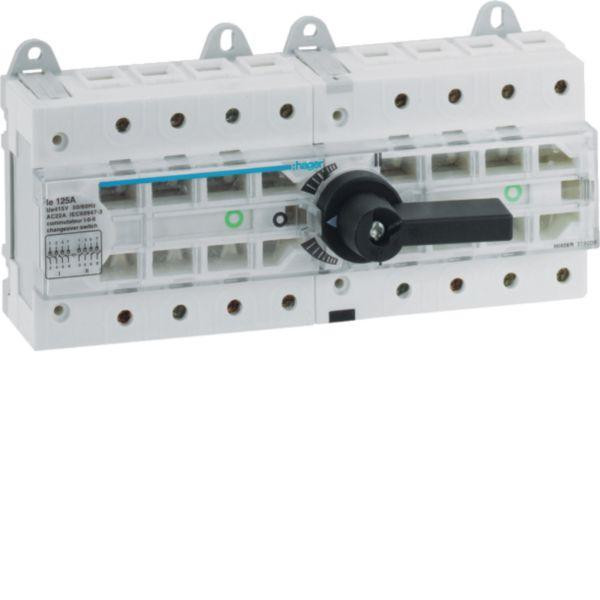

Commutatore di manovra modulare a comando rotativo manuale, 4 poli con corrente nominale di 125 A. Progettato per la commutazione sotto carico tra due circuiti di potenza, è conforme alla norma CEI EN 60947-3 e garantisce una tensione d’isolamento fino a 690 V AC. Dotato di grado di protezione IP20, assicura sicurezza e affidabilità nelle applicazioni industriali.
Pagina produttore
Reach Declaration
Scheda tecnica
Guida alla sicurezza - HAGHI406R
Declaration DOC CE (Declaration of conformity CE) - HAGHI406R
Declaration REACH - HAGHI406R
Declaration RoHS - HAGHI406R
Caratteristiche tecniche
larghezza (mm)
97
altezza (mm)
116
profondità (mm)
215
numero di contatti ausiliari, contatti di chiusura
0
numero di contatti ausiliari, contatti di riposo
0
corrente nominale permanente Iu (A)
125
numero di poli
4
tensione d’esercizio nominale (V)
380
corrente di corto circuito nominale condizionale Iq (kA)
50
larghezza in unità di suddivisione
12.50
grado di protezione (IP), lato frontale
IP20
numero di contatti ausiliari, invertitori
0
numero di interruttori
1
bloccabile
SI
azionamento a motore integrato
NO
tipo di collegamento circuito elettrico principale
Raccordo a vite
esecuzione come dispositivo di arresto d’emergenza
NO
esecuzione dell’elemento di azionamento
Manopola corta
esecuzione come interruttore principale
SI
esecuzione come interruttore di sicurezza
SI
esecuz. come interruttore di manutenzione/riparazione
SI
potenza d’esercizio nominale per AC-23, 400V (kW)
28
resistenza a corrente di breve durata Icw (kA)
2.5
colore dell’elemento di azionamento
Nero
adatto per fissaggio frontale a 4 fori
NO
adatto per fissaggio frontale centrale
NO
adatto per montaggio distributore
SI
adatto per costruzione intermedia
NO
max. tensione d’esercizio nominale Ue per AC (V)
690
azionamento a motore opzionale
NO
sganciatore di tensione opzionale
NO
tipologia costruttiva dell'apparecchio
Apparecchio da incasso, tecnica a installazione fissa
corrente nominale permanente per AC-21, 400 V (A)
125
potenza di interruzione a 400 V (kW)
82
esecuzione come invertitore
SI
corrente nominale permanente a AC-23, 400V (A)
63
tipo di protezione (NEMA)
Altro
Codice EAN
3250613190095
