Descrizione

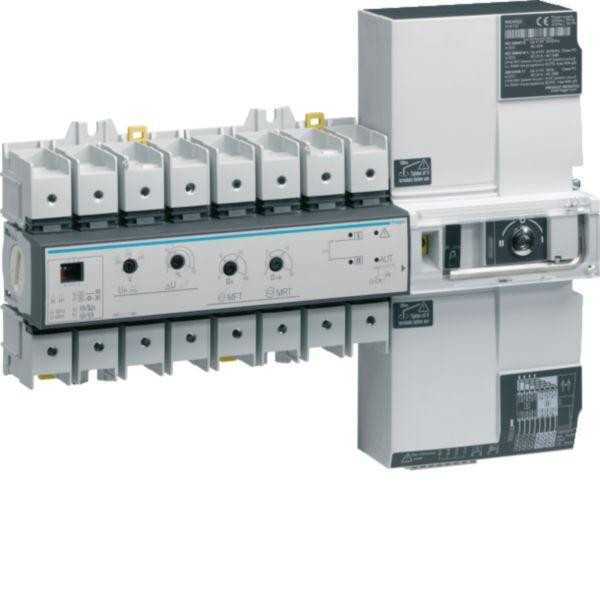

Commutatore di manovra motorizzato a 4 poli, corrente nominale 160 A, dotato di modulo di trasferimento automatico integrato e conforme alla norma CEI EN 60947-6. Progettato per garantire la commutazione automatica sotto carico tra due circuiti di potenza, come il passaggio tra rete e gruppo elettrogeno. Installabile su guida DIN con un ingombro compatto di 18,5 moduli. Dispone di funzione di blocco lucchettabile in posizione 0 per sicurezza e un grado di protezione IP20.
Pagina produttore
Reach Declaration
Scheda tecnica
Guida alla sicurezza - HAGHIC416A
Declaration REACH - HAGHIC416A
Declaration DOC CE (Declaration of conformity CE) - HAGHIC416A
Declaration RoHS - HAGHIC416A
Caratteristiche tecniche
larghezza (mm)
332
altezza (mm)
73.5
profondità (mm)
245
numero di contatti ausiliari, contatti di chiusura
0
numero di contatti ausiliari, contatti di riposo
0
corrente nominale permanente Iu (A)
160
numero di poli
4
tensione d’esercizio nominale (V)
380
corrente di corto circuito nominale condizionale Iq (kA)
40
grado di protezione (IP), lato frontale
IP20
numero di contatti ausiliari, invertitori
0
numero di interruttori
1
bloccabile
SI
azionamento a motore integrato
SI
tipo di collegamento circuito elettrico principale
Raccordo a vite
esecuzione come dispositivo di arresto d’emergenza
NO
esecuzione dell’elemento di azionamento
Altro
esecuzione come interruttore principale
SI
esecuzione come interruttore di sicurezza
SI
esecuz. come interruttore di manutenzione/riparazione
SI
potenza d’esercizio nominale per AC-23, 400V (kW)
56
resistenza a corrente di breve durata Icw (kA)
7
colore dell’elemento di azionamento
Altro
adatto per fissaggio frontale a 4 fori
NO
adatto per fissaggio frontale centrale
NO
adatto per montaggio distributore
SI
adatto per costruzione intermedia
NO
max. tensione d’esercizio nominale Ue per AC (V)
415
azionamento a motore opzionale
NO
sganciatore di tensione opzionale
NO
tipologia costruttiva dell'apparecchio
Apparecchio da incasso, tecnica a installazione fissa
corrente nominale permanente per AC-21, 400 V (A)
160
potenza di interruzione a 400 V (kW)
105
esecuzione come invertitore
SI
corrente nominale permanente a AC-23, 400V (A)
125
tipo di protezione (NEMA)
Altro
Codice EAN
3250613191269
