Descrizione

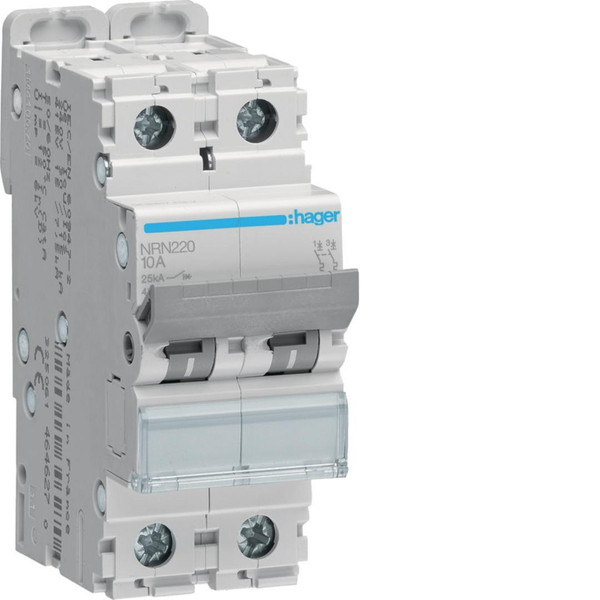

L’interruttore automatico magnetotermico garantisce una protezione affidabile con potere d’interruzione (Icn) come da norma CEI EN 60898-1 e (Icu) di 25 kA secondo CEI EN 60947-2. Funziona a 230 V (Un) a 50-60 Hz di frequenza, ed è ideale per impianti terziari e industriali, proteggendo da sovraccarichi e cortocircuiti. Dotato di 2 poli protetti, curva C e corrente nominale (In) di 20 A, occupa 2 moduli DIN.
Reach Declaration
Pagina produttore
Scheda tecnica
Caratteristiche tecniche
tipo di tensione
AC
profondità di incasso (mm)
70
corrente di dimensionamento (A)
20
tensione di dimensionamento (kV)
415
frequenza (GHz)
50
caratteristica di intervento
C
tensione di isolamento nominale Ui (V)
500
classe di limitazione energetica
3
categoria di sovratensione
3
grado di inquinamento
2
larghezza in unità di suddivisione
2
antideflagrante
NO
potenza dissipata (W)
5.29
grado di protezione (IP)
IP20
numero di poli protetti
2
conduttore neutro a connessione
NO
sezione conduttore collegabile unifilare (mm²)
1
sezione conduttore collegabile multifilare (mm²)
1
temperatura ambiente durante il funzionamento (°C)
-25
montaggio a incasso
SI
dispositivi supplementari possibili
SI
numero di poli (totale)
2
potere di interruz. nominale Icn secondo EN 60898 a 400 V (kA)
10
potere di interruz. nominale Icn secondo EN 60898 a 230 V (kA)
10
potere di interruz. nominale Icu secondo IEC 60947-2 a 230 V (kA)
50
potere di interruz. nominale Icu secondo IEC 60947-2 a 400 V (kA)
25
resistenza di tensione ad impulso nominale Uimp (kV)
6
Codice EAN
3250614645020
