Descrizione

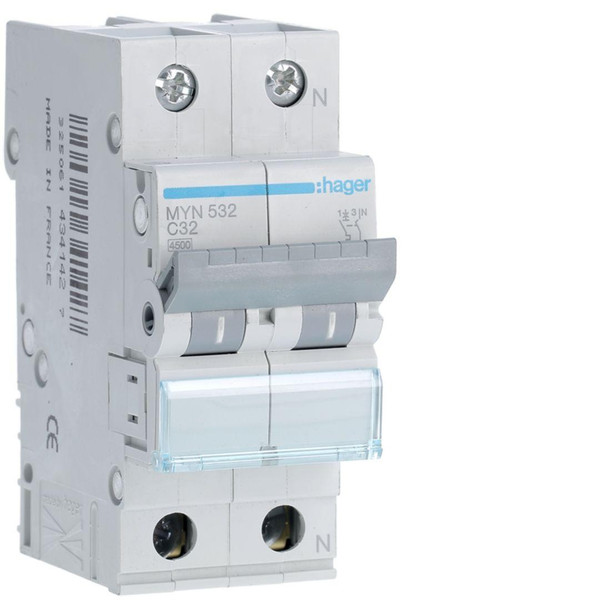

L’interruttore automatico magnetotermico garantisce una protezione affidabile con potere d’interruzione (Icn) di 4500 A come da norma CEI EN 60898-1. Funziona a 230 V (Un) a 50-60 Hz di frequenza, ed è ideale per impianti civili e terziari, proteggendo da sovraccarichi e cortocircuiti. Dotato di 1 polo protetto + neutro, curva C e corrente nominale (In) di 32 A, occupa 2 moduli DIN.
Pagina produttore
Scheda tecnica
Dichiarazione di conformità
Declaration EPD (Environmental Product Declaration - HAGMYN532
Declaration REACH - HAGMYN532
Declaration RoHS - HAGMYN532
Caratteristiche tecniche
tipo di tensione
AC
profondità di incasso (mm)
70
corrente di dimensionamento (A)
32
tensione di dimensionamento (kV)
400
frequenza (GHz)
50
caratteristica di intervento
C
tensione di isolamento nominale Ui (V)
500
classe di limitazione energetica
3
categoria di sovratensione
3
grado di inquinamento
2
larghezza in unità di suddivisione
2
antideflagrante
NO
potenza dissipata (W)
9
grado di protezione (IP)
IP20
numero di poli protetti
1
conduttore neutro a connessione
SI
sezione conduttore collegabile unifilare (mm²)
1
sezione conduttore collegabile multifilare (mm²)
1
temperatura ambiente durante il funzionamento (°C)
-25
montaggio a incasso
SI
dispositivi supplementari possibili
SI
numero di poli (totale)
2
potere di interruz. nominale Icn secondo EN 60898 a 230 V (kA)
4.5
potere di interruz. nominale Icu secondo IEC 60947-2 a 230 V (kA)
6
resistenza di tensione ad impulso nominale Uimp (kV)
4
Codice EAN
3250614341427
