Descrizione

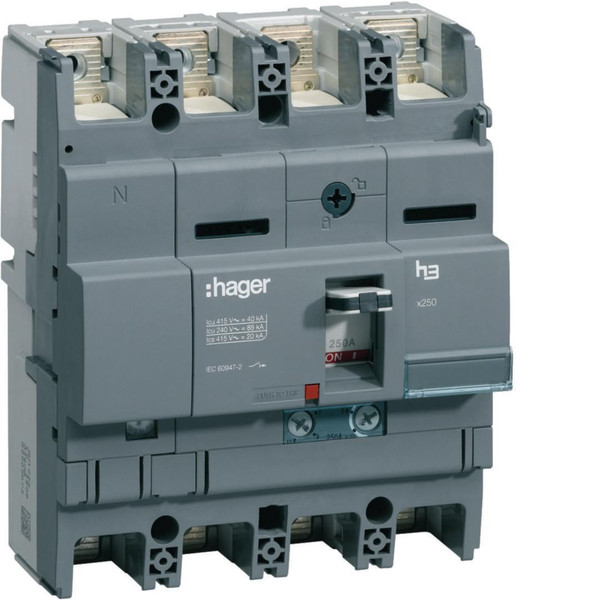

Interruttore automatico scatolato h3+ serie x250, versione fissa a 4 poli con terminali frontali. Progettato per impianti industriali e del terziario, assicura protezione da sovraccarichi e cortocircuiti. Equipaggiato con sganciatore TM, ha una corrente nominale (In) di 250 A , tensione Ue di 440 V e potere di interruzione Icu pari a 40 kA, conforme alla norma CEI EN 60947-2.
Reach Declaration
Scheda tecnica
Pagina produttore
Guida alla sicurezza - HAGHNB251H
Declaration DOC CE (Declaration of conformity CE) - HAGHNB251H
Declaration REACH - HAGHNB251H
Declaration EPD (Environmental Product Declaration - HAGHNB251H
Declaration RoHS - HAGHNB251H
Caratteristiche tecniche
numero di contatti ausiliari, contatti di chiusura
0
numero di contatti ausiliari, contatti di riposo
0
corrente nominale permanente Iu (A)
250
con sganciatore di minima tensione integrato
NO
numero di poli
4
interv. regolaz. sganciatore di sovraccarico (A)
160
numero di contatti ausiliari, invertitori
0
tensione nominale (V)
220
potenza dissipata (W)
48
grado di protezione (IP)
IP40
posiz. del collegam. per circuito elettrico principale
Davanti
azionamento a motore integrato
NO
tipo di collegamento circuito elettrico principale
Raccordo a vite
esecuzione dell’elemento di azionamento
Pomello ad ala
segnalatore di intervento presente
NO
corrente limite nominale di disinserz. al corto circuito a 400 V, 50 Hz (kA)
40
interv. regolaz. dell’attivatore di corto circuito con ritardo breve (A)
0
interv. regolaz. dell’attivatore di corto circuito non ritardato (A)
1250
adatto per montaggio su guida a cappello
NO
protezione dalle dispersioni a terra integrata
NO
azionamento a motore opzionale
SI
tipologia costruttiva dell'apparecchio
Apparecchio da incasso, tecnica a installazione fissa
montaggio su guida a DIN opzionale
SI
apparecchio completo con unità di sicurezza
SI
Codice EAN
3250613347826
