Descrizione

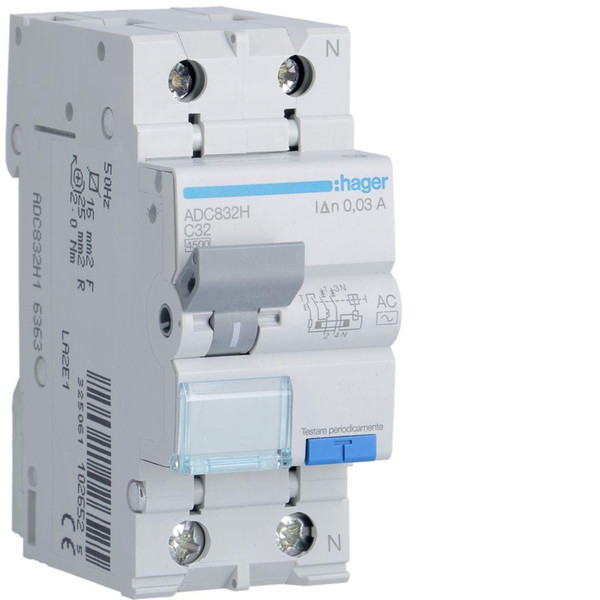

Interruttore automatico magnetotermico differenziale da 32 A (In), con curva C e dispositivo tipo AC da 30 mA (Idn), è pensato per impianti civili e del terziario. Garantisce protezione da sovraccarichi, cortocircuiti e guasti verso terra. Alimentato a 230 V (Un) a 50/60 Hz, ha potere d’interruzione di 4500 A secondo CEI EN 61009-1 (Icn), 1 polo protetto + neutro e un ingombro di 2 moduli DIN.
Scheda tecnica
Pagina produttore
Manuale
Dichiarazione di conformità
Caratteristiche tecniche
tipo di tensione
AC
profondità di incasso (mm)
68
corrente di dimensionamento (A)
32
tensione di dimensionamento (kV)
240
caratteristica di intervento
C
tensione di isolamento nominale Ui (V)
500
corrente di guasto nominale (A)
0.03
tipo di corrente di guasto
AC
resistenza a corrente impulsiva (kA)
0.25
classe di limitazione energetica
3
categoria di sovratensione
3
grado di inquinamento
2
larghezza in unità di suddivisione
2
potenza dissipata (W)
8.30
frequenza
50 Hz
grado di protezione (IP)
IP2X
numero di poli protetti
1
conduttore neutro a connessione
SI
potere di interruz. nominale secondo IEC 60947-2 (kA)
6
sezione conduttore collegabile unifilare (mm²)
1
sezione conduttore collegabile multifilare (mm²)
1
con dispositivo di bloccaggio
NO
temperatura ambiente durante il funzionamento (°C)
-25
numero di poli (totale)
2
protezione da scatto intempestivo
NO
resistenza di tensione ad impulso nominale Uimp (kV)
4
potere di interruz. nominale in cortocircuito secondo EN 61009-1 (kA)
4.5
caratteristiche di spegnimento
Non ritardato
Codice EAN
3250611026525
