Descrizione

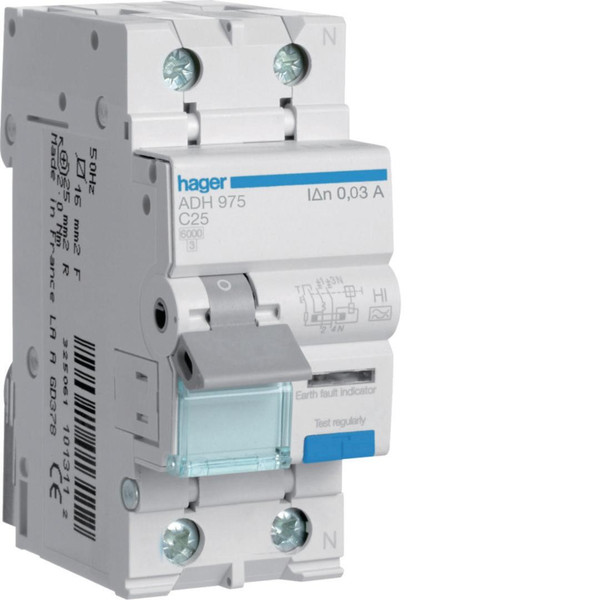

Interruttore automatico magnetotermico differenziale da 25 A (In) con curva C e protezione differenziale tipo A-HI con Idn pari a 30 mA, ideale per impianti civili e terziari. Garantisce protezione contro sovraccarichi, cortocircuiti e dispersioni a terra. Funziona a 230 V (Un) 50/60 Hz, con potere d’interruzione di 6000 A secondo CEI EN 61009-1 (Icn), 1 polo protetto + neutro e ingombro di 2 moduli DIN.
Pagina produttore
Reach Declaration
Scheda tecnica
Declaration REACH - HAGADH975
Declaration EPD (Environmental Product Declaration - HAGADH975
Declaration RoHS - HAGADH975
Caratteristiche tecniche
tipo di tensione
AC
profondità di incasso (mm)
68
corrente di dimensionamento (A)
25
tensione di dimensionamento (kV)
240
caratteristica di intervento
C
tensione di isolamento nominale Ui (V)
500
corrente di guasto nominale (A)
0.03
tipo di corrente di guasto
A
resistenza a corrente impulsiva (kA)
3
classe di limitazione energetica
3
categoria di sovratensione
3
grado di inquinamento
2
larghezza in unità di suddivisione
2
potenza dissipata (W)
9.30
frequenza
50 Hz
grado di protezione (IP)
IP20
numero di poli protetti
1
conduttore neutro a connessione
SI
potere di interruz. nominale secondo IEC 60947-2 (kA)
6
sezione conduttore collegabile unifilare (mm²)
1
sezione conduttore collegabile multifilare (mm²)
1
con dispositivo di bloccaggio
SI
temperatura ambiente durante il funzionamento (°C)
-25
numero di poli (totale)
2
protezione da scatto intempestivo
SI
resistenza di tensione ad impulso nominale Uimp (kV)
4
potere di interruz. nominale in cortocircuito secondo EN 61009-1 (kA)
6
caratteristiche di spegnimento
Con ritardo breve
Codice EAN
3250611013150
