Descrizione

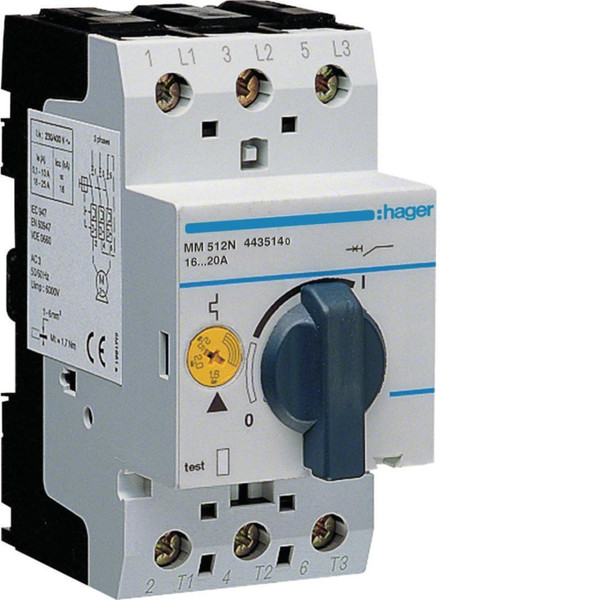

Interruttore automatico motore 3P per la protezione di motori trifase, con corrente termica regolabile da 16 A a 20 A. Offre un’elevata capacità di interruzione di 100 kA a 415 V AC, garantendo protezione affidabile contro sovraccarichi e cortocircuiti. L’ingombro è di 2,5 moduli DIN e il grado di protezione IP20 assicura sicurezza nelle installazioni all’interno di quadri elettrici. Ideale per applicazioni industriali.
Scheda tecnica
Pagina produttore
Reach Declaration
Guida alla sicurezza - HAGMM512N
Declaration DOC CE (Declaration of conformity CE) - HAGMM512N
Declaration REACH - HAGMM512N
Declaration RoHS - HAGMM512N
Caratteristiche tecniche
larghezza (mm)
45
altezza (mm)
140
profondità (mm)
75
potenza d’esercizio nominale per AC-3, 400 V (kW)
9
con interruttore ausiliario integrato
NO
corrente nominale permanente Iu (A)
20
con sganciatore di minima tensione integrato
NO
numero di poli
3
tensione d’esercizio nominale (V)
690
interv. regolaz. sganciatore di sovraccarico (A)
16
potenza dissipata (W)
6.43
grado di protezione (IP)
IP20
con protezione termica
SI
tipo di collegamento circuito elettrico principale
Raccordo a vite
esecuzione dell’elemento di azionamento
Manopola
tecnica di intervento
Termomagnetico
potenza d’esercizio nominale per AC-3, 230 V (kW)
5.5
corrente limite nominale di disinserz. al corto circuito a 400 V, AC (kA)
50
interv. regolaz. dell’attivatore di corto circuito non ritardato (A)
248
sensibile a guasto di fase
SI
tipologia costruttiva dell'apparecchio
Apparecchio da incasso, tecnica a installazione fissa
Codice EAN
3250614435256
