Descrizione

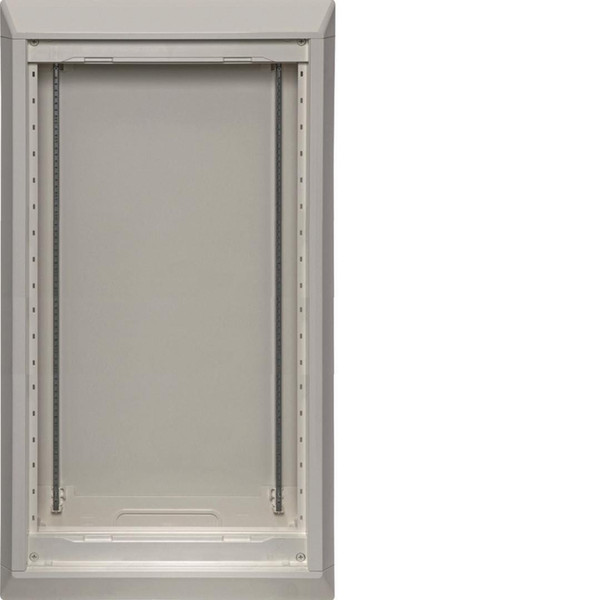

Il quadro da incasso vegaD da equipaggiare, alto 1050 mm, capacità 144 moduli (6 file da 24 moduli DIN) e garantisce protezione IP41. Progettato per una corrente nominale di 160 A e corto circuito fino a 10 kA, garantisce isolamento a 400 V. La struttura in lamiera d’acciaio verniciata in bianco RAL 9010, con doppio isolamento Classe II, è conforme agli standard CEI EN 62208 e EN 61439-3.
Scheda tecnica
Pagina produttore
Reach Declaration
Guida alla sicurezza - HAGFU62GN
Declaration DOC CE (Declaration of conformity CE) - HAGFU62GN
Declaration REACH - HAGFU62GN
Declaration RoHS - HAGFU62GN
Caratteristiche tecniche
tipo di montaggio
Incassato
classe di protezione
II
colore
Bianco
larghezza (mm)
600
altezza (mm)
1137
profondità (mm)
182
numero RAL
9010
con piastra di montaggio
NO
superficie
Verniciatura a polvere
profondità di incasso (mm)
110
numero di file
6
tipo di copertura
Senza
numero di ingressi per conduttori
4
possibilità di applicazione
NO
profondità interna (mm)
110
materiale della scatola
Plastica
ottenimento della funzione
Senza
larghezza in unità di suddivisione
24
adatto per uso esterno
NO
resistenza agli urti
IK07
numero di moduli
144
tipo di porta
Senza
grado di protezione (IP)
IP30
coperchio/porta trasparente
NO
con serratura
NO
adatto per parafulmine
SI
corrente nominale (In) (A)
160
spessore materiale scatola (mm)
1
esecuzione coperchio
Con taglio
numero delle aperture per la piastra della flangia
2
Coprire con rilascio di sovrapressione
NO
Codice EAN
3250612710997
