Descrizione

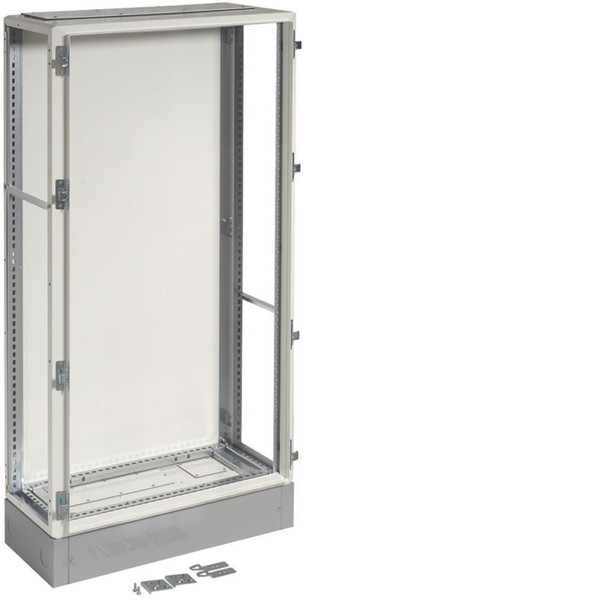

Il quadro monoblocco da pavimento quadro 5 di altezza 1710 mm, larghezza 885 mm e profonfità 400 mm con un grado di protezione IP55. Progettato per una corrente nominale di 630 A e una corrente di corto circuito di 35 kA, supporta una tensione di impiego e isolamento di 690 V. Realizzato in lamiera d’acciaio verniciata in bianco RAL 9010, rispetta le norme CEI EN 62208 e CEI EN 61439-1/2, garantendo affidabilità e sicurezza.
Reach Declaration
Scheda tecnica
Pagina produttore
Istruzioni - HAGFM317
Guida alla sicurezza - HAGFM317
Declaration DOC CE (Declaration of conformity CE) - HAGFM317
Declaration REACH - HAGFM317
Declaration RoHS - HAGFM317
Caratteristiche tecniche
tipo di montaggio
Montaggio a pavimento
classe di protezione
I
colore
Bianco
larghezza (mm)
900
altezza (mm)
1710
profondità (mm)
400
numero RAL
9010
con piastra di montaggio
NO
superficie
Altro
profondità di incasso (mm)
400
numero di file
11
tipo di copertura
Porta
numero di ingressi per conduttori
2
possibilità di applicazione
SI
profondità interna (mm)
400
materiale della scatola
Acciaio
ottenimento della funzione
Senza
larghezza in unità di suddivisione
10
adatto per uso esterno
NO
resistenza agli urti
IK10
numero di moduli
360
tipo di porta
Singolo
grado di protezione (IP)
IP55
coperchio/porta trasparente
NO
con serratura
NO
adatto per parafulmine
NO
corrente nominale (In) (A)
630
spessore materiale scatola (mm)
1.2
spessore materiale porta/coperchio (mm)
1.5
esecuzione coperchio
Chiuso
numero delle aperture per la piastra della flangia
2
Codice EAN
3250612633173
