Descrizione

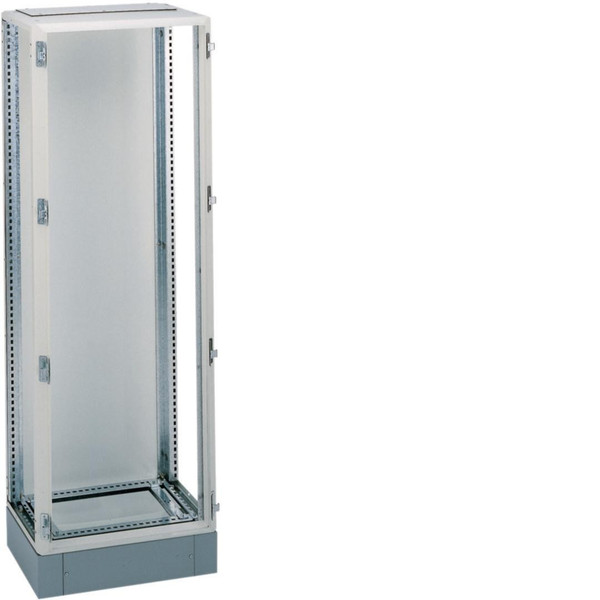

Il quadro monoblocco da pavimento quadro 5 di altezza 1860 mm, larghezza 435 mm e profonfità 260 mm con un grado di protezione IP55. Progettato per una corrente nominale di 630 A e una corrente di corto circuito di 35 kA, supporta una tensione di impiego e isolamento di 690 V. Realizzato in lamiera d’acciaio verniciata in bianco RAL 9010, rispetta le norme CEI EN 62208 e CEI EN 61439-1/2, garantendo affidabilità e sicurezza.
Reach Declaration
Scheda tecnica
Pagina produttore
Istruzioni - HAGFM108
Guida alla sicurezza - HAGFM108
Declaration DOC CE (Declaration of conformity CE) - HAGFM108
Declaration EPD (Environmental Product Declaration - HAGFM108
Declaration REACH - HAGFM108
Declaration RoHS - HAGFM108
Caratteristiche tecniche
tipo di montaggio
Base interrabile
classe di protezione
I
colore
Bianco
larghezza (mm)
450
altezza (mm)
1860
profondità (mm)
260
numero RAL
9010
con piastra di montaggio
NO
superficie
Verniciatura a polvere
profondità di incasso (mm)
260
numero di file
12
tipo di copertura
Porta
numero di ingressi per conduttori
2
possibilità di applicazione
SI
profondità interna (mm)
260
materiale della scatola
Acciaio
ottenimento della funzione
Senza
larghezza in unità di suddivisione
10
adatto per uso esterno
NO
resistenza agli urti
IK10
numero di moduli
110
tipo di porta
Singolo
grado di protezione (IP)
IP55
coperchio/porta trasparente
NO
con serratura
SI
adatto per parafulmine
NO
corrente nominale (In) (A)
630
spessore materiale scatola (mm)
2
spessore materiale porta/coperchio (mm)
2
esecuzione coperchio
Chiuso
numero delle aperture per la piastra della flangia
2
Coprire con rilascio di sovrapressione
NO
Codice EAN
3250612631087
