Descrizione

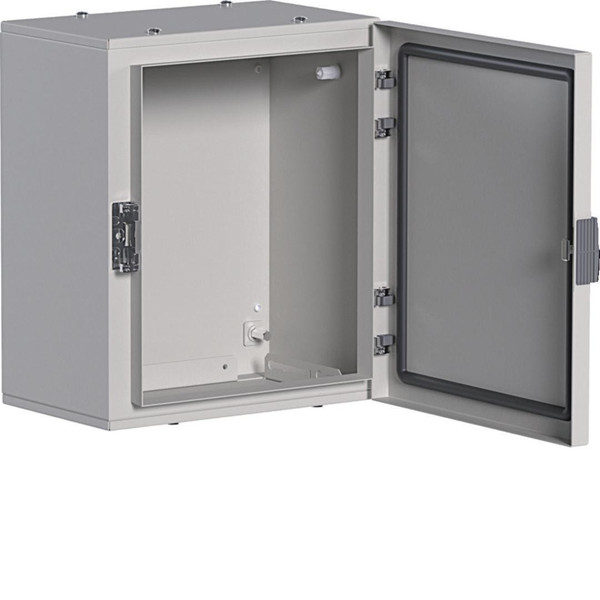

Il quadro da parete orion plus lamiera con porta cieca altezza 350 mm, larghezza 300 mm e profondità 200 mm garantisce un grado di protezione IP65 ed è costruito in lamiera d’acciaio spessa 12/10 mm, finita in grigio RAL 7035. Supporta una corrente nominale di 250 A e una corrente di corto circuito di 35 kA. La tensione di impiego è di 400 V, mentre l’isolamento arriva a 690 V ed è conforme alla norma CEI EN 62208.
Scheda tecnica
Pagina produttore - HAGFL105A
Pagina produttore - HAGFL105A
Scheda tecnica - HAGFL105A
Reach Declaration - HAGFL105A
Guida alla sicurezza - HAGFL105A
Caratteristiche tecniche
tipo di montaggio
A parete
classe di protezione
I
colore
Grigio
larghezza (mm)
300
altezza (mm)
350
profondità (mm)
200
numero RAL
7035
con piastra di montaggio
NO
superficie
Verniciatura a polvere
numero di file
2
tipo di copertura
Porta
numero di ingressi per conduttori
2
possibilità di applicazione
SI
profondità interna (mm)
195
materiale della scatola
Acciaio
ottenimento della funzione
Senza
larghezza in unità di suddivisione
10
adatto per uso esterno
NO
resistenza agli urti
IK10
numero di moduli
20
tipo di porta
Singolo
grado di protezione (IP)
IP65
coperchio/porta trasparente
NO
con serratura
SI
adatto per parafulmine
NO
corrente nominale (In) (A)
250
spessore materiale scatola (mm)
1.2
spessore materiale porta/coperchio (mm)
1.2
esecuzione coperchio
Chiuso
numero delle aperture per la piastra della flangia
2
Coprire con rilascio di sovrapressione
NO
Codice EAN
3250610670453
