Descrizione

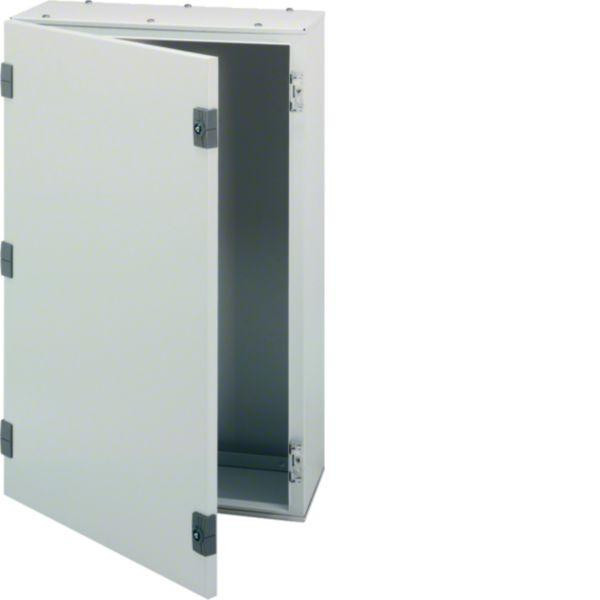

Il quadro da parete orion plus lamiera con porta cieca altezza 800 mm, larghezza 500 mm e profondità 250 mm garantisce un grado di protezione IP65 ed è costruito in lamiera d’acciaio spessa 12/10 mm, finita in grigio RAL 7035. Supporta una corrente nominale di 250 A e una corrente di corto circuito di 35 kA. La tensione di impiego è di 400 V, mentre l’isolamento arriva a 690 V ed è conforme alla norma CEI EN 62208.
Pagina produttore
Reach Declaration
Scheda tecnica
Guida alla sicurezza - HAGFL122A
Declaration REACH - HAGFL122A
Declaration RoHS - HAGFL122A
Caratteristiche tecniche
tipo di montaggio
A parete
classe di protezione
I
colore
Grigio
larghezza (mm)
500
altezza (mm)
800
profondità (mm)
250
numero RAL
7035
con piastra di montaggio
NO
superficie
Verniciatura a polvere
numero di file
5
tipo di copertura
Porta
numero di ingressi per conduttori
2
possibilità di applicazione
SI
profondità interna (mm)
245
materiale della scatola
Acciaio
ottenimento della funzione
Senza
larghezza in unità di suddivisione
22
adatto per uso esterno
NO
resistenza agli urti
IK10
numero di moduli
110
tipo di porta
Singolo
grado di protezione (IP)
IP65
coperchio/porta trasparente
NO
con serratura
SI
adatto per parafulmine
NO
corrente nominale (In) (A)
250
spessore materiale scatola (mm)
1.2
spessore materiale porta/coperchio (mm)
1.2
esecuzione coperchio
Chiuso
numero delle aperture per la piastra della flangia
2
Coprire con rilascio di sovrapressione
NO
Codice EAN
3250610674109
