Descrizione

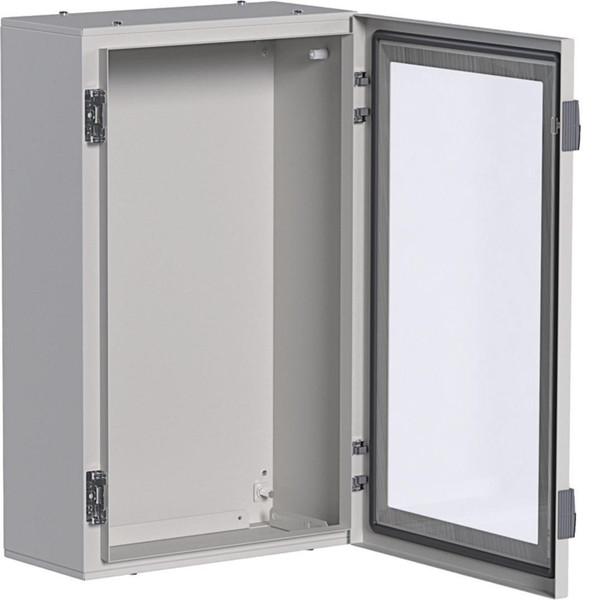

Quadro a parete orion plus in lamiera dotato di porta trasparente, altezza 650 mm, larghezza 400 mm e profondità 200 mm. La robusta struttura in acciaio 12/10 colore grigio RAL 7035 offre protezione completa contro polvere e getti d'acqua (IP65). Supporta corrente nominale 250 A, corto circuito 35 kA, tensione operativa 400 V e isolamento a 690 V. Progettato per durabilità e sicurezza, conforme alla norma CEI EN 62208.
Scheda tecnica
Pagina produttore
Reach Declaration
Guida alla sicurezza - HAGFL167A
Declaration REACH - HAGFL167A
Declaration RoHS - HAGFL167A
Caratteristiche tecniche
tipo di montaggio
A parete
classe di protezione
I
colore
Grigio
larghezza (mm)
400
altezza (mm)
650
profondità (mm)
200
numero RAL
7035
con piastra di montaggio
NO
superficie
Verniciatura a polvere
numero di file
4
tipo di copertura
Porta
numero di ingressi per conduttori
2
possibilità di applicazione
SI
profondità interna (mm)
195
materiale della scatola
Acciaio
ottenimento della funzione
Senza
larghezza in unità di suddivisione
16
adatto per uso esterno
SI
resistenza agli urti
IK10
numero di moduli
64
tipo di porta
Singolo
grado di protezione (IP)
IP65
coperchio/porta trasparente
SI
con serratura
SI
adatto per parafulmine
NO
corrente nominale (In) (A)
250
spessore materiale scatola (mm)
1.2
spessore materiale porta/coperchio (mm)
1.2
esecuzione coperchio
Chiuso
numero delle aperture per la piastra della flangia
2
Coprire con rilascio di sovrapressione
NO
Codice EAN
3250610670729
