Descrizione

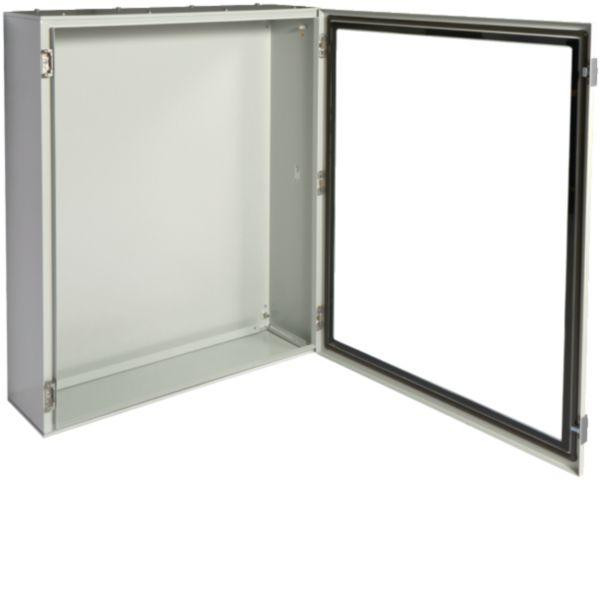

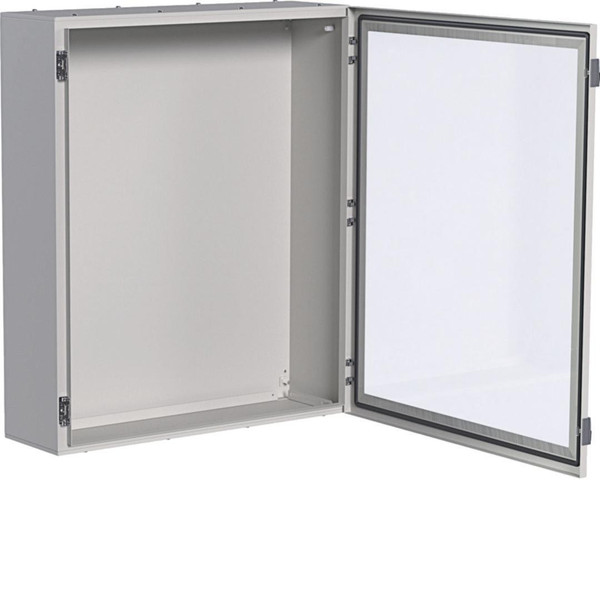

Quadro a parete orion plus in lamiera dotato di porta trasparente, altezza 950 mm, larghezza 800 mm e profondità 250 mm. La robusta struttura in acciaio 12/10 colore grigio RAL 7035 offre protezione completa contro polvere e getti d'acqua (IP65). Supporta corrente nominale 250 A, corto circuito 35 kA, tensione operativa 400 V e isolamento a 690 V. Progettato per durabilità e sicurezza, conforme alla norma CEI EN 62208.
Pagina produttore
Reach Declaration
Scheda tecnica
Guida alla sicurezza - HAGFL177A
Declaration REACH - HAGFL177A
Declaration RoHS - HAGFL177A
Caratteristiche tecniche
tipo di montaggio
A parete
classe di protezione
I
colore
Grigio
larghezza (mm)
800
altezza (mm)
950
profondità (mm)
250
numero RAL
7035
con piastra di montaggio
NO
superficie
Verniciatura a polvere
numero di file
6
tipo di copertura
Porta
numero di ingressi per conduttori
2
possibilità di applicazione
SI
profondità interna (mm)
245
materiale della scatola
Acciaio
ottenimento della funzione
Senza
larghezza in unità di suddivisione
37
adatto per uso esterno
NO
resistenza agli urti
IK10
numero di moduli
222
tipo di porta
Singolo
grado di protezione (IP)
IP65
coperchio/porta trasparente
SI
con serratura
SI
adatto per parafulmine
NO
corrente nominale (In) (A)
250
spessore materiale scatola (mm)
1.2
spessore materiale porta/coperchio (mm)
1.2
esecuzione coperchio
Chiuso
numero delle aperture per la piastra della flangia
2
Coprire con rilascio di sovrapressione
NO
Codice EAN
3250610674284
