Descrizione

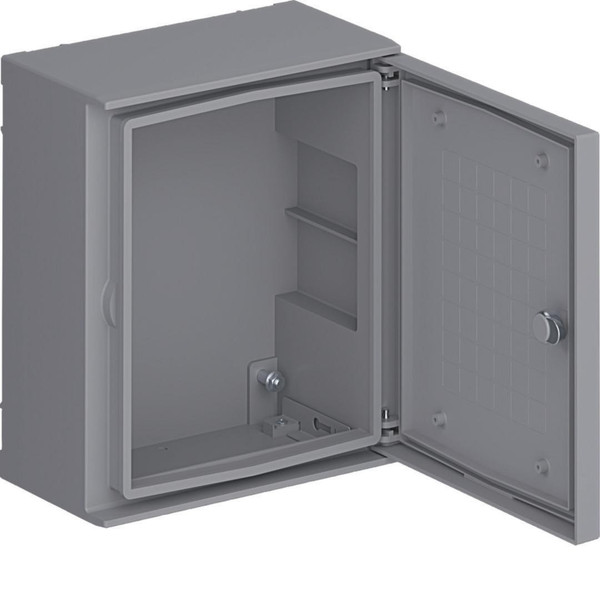

Il quadro da parete orion plus con porta cieca altezza 350 mm, larghezza 300 mm e profondità 160 mm garantisce un grado di protezione IP66 ed è poliestere rinforzato con fibra di vetro di colore grigio RAL 7035. Supporta una corrente nominale di 125 A e una corrente di corto circuito di 25 kA. La tensione di impiego è di 400 V, mentre l’isolamento arriva a 690 V ed è conforme alla norma CEI EN 62208.
Reach Declaration
Scheda tecnica
Pagina produttore
Guida alla sicurezza - HAGFL204B
Declaration DOC CE (Declaration of conformity CE) - HAGFL204B
Declaration EPD (Environmental Product Declaration - HAGFL204B
Declaration REACH - HAGFL204B
Declaration RoHS - HAGFL204B
Caratteristiche tecniche
tipo di montaggio
A parete
classe di protezione
II
colore
Grigio
larghezza (mm)
300
altezza (mm)
350
profondità (mm)
160
numero RAL
7035
con piastra di montaggio
NO
superficie
Non trattato
numero di file
2
tipo di copertura
Porta
numero di ingressi per conduttori
0
possibilità di applicazione
SI
profondità interna (mm)
155
materiale della scatola
Plastica
larghezza in unità di suddivisione
10
adatto per uso esterno
SI
resistenza agli urti
IK10
numero di moduli
20
tipo di porta
Singolo
grado di protezione (IP)
IP66
coperchio/porta trasparente
NO
con serratura
SI
adatto per parafulmine
NO
corrente nominale (In) (A)
125
spessore materiale scatola (mm)
2.5
spessore materiale porta/coperchio (mm)
2.5
esecuzione coperchio
Chiuso
Coprire con rilascio di sovrapressione
NO
Codice EAN
3250610670859
