Descrizione

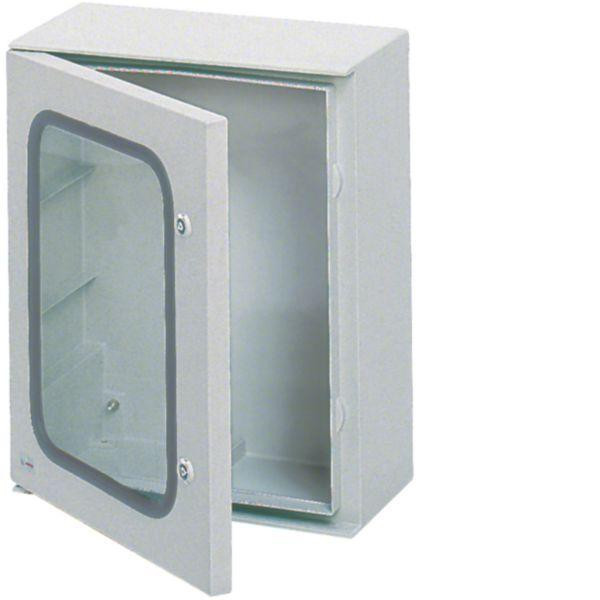

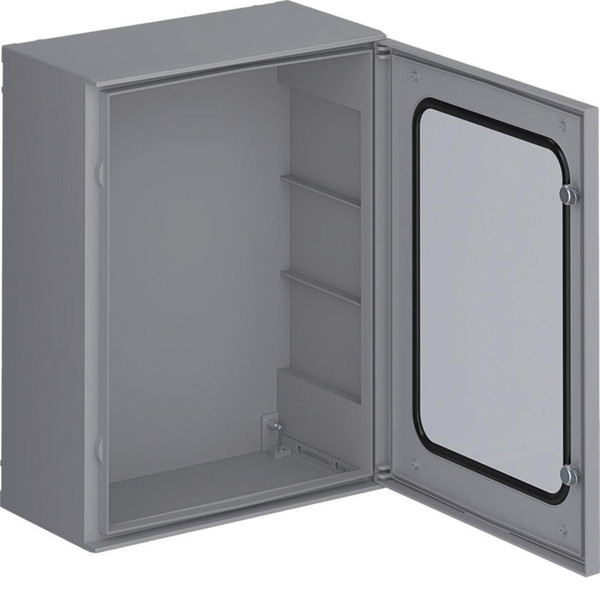

Il quadro da parete orion plus con porta trasparente altezza 650 mm, larghezza 500 mm e profondità 250 mm garantisce un grado di protezione IP66 ed è poliestere rinforzato con fibra di vetro di colore grigio RAL 7035. Supporta una corrente nominale di 125 A e una corrente di corto circuito di 25 kA. La tensione di impiego è di 400 V, mentre l’isolamento arriva a 690 V ed è conforme alla norma CEI EN 62208.
Pagina produttore
Reach Declaration
Scheda tecnica
Guida alla sicurezza - HAGFL271B
Declaration REACH - HAGFL271B
Declaration EPD (Environmental Product Declaration - HAGFL271B
Declaration DOC CE (Declaration of conformity CE) - HAGFL271B
Declaration RoHS - HAGFL271B
Caratteristiche tecniche
tipo di montaggio
A parete
classe di protezione
II
colore
Grigio
larghezza (mm)
500
altezza (mm)
650
profondità (mm)
250
numero RAL
7035
con piastra di montaggio
NO
superficie
Non trattato
numero di file
4
tipo di copertura
Porta
numero di ingressi per conduttori
0
possibilità di applicazione
SI
profondità interna (mm)
245
materiale della scatola
Plastica
larghezza in unità di suddivisione
22
adatto per uso esterno
SI
resistenza agli urti
IK08
numero di moduli
88
tipo di porta
Singolo
grado di protezione (IP)
IP66
coperchio/porta trasparente
SI
con serratura
SI
adatto per parafulmine
NO
corrente nominale (In) (A)
125
spessore materiale scatola (mm)
2.5
spessore materiale porta/coperchio (mm)
2.5
esecuzione coperchio
Chiuso
Coprire con rilascio di sovrapressione
NO
Codice EAN
3250610670958
