Descrizione

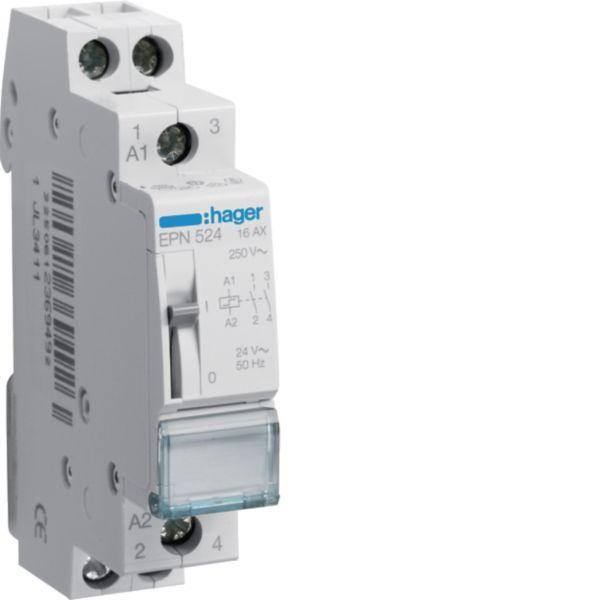

Relè passo-passo compatto ideale per il controllo sequenziale di carichi elettrici a 230 V AC e con una corrente fino a 16 A. Dotato di due contatti normalmente aperti (NA), alterna il suo stato (aperto/chiuso) ad ogni impulso di comando. È perfetto per sistemi di illuminazione a bassa tensione. Con un ingombro di solo 1 modulo DIN, lo rende la scelta ottimale per l'installazione in quadri elettrici compatti.
Reach Declaration
Scheda tecnica
Pagina produttore
Declaration REACH - HAGEPN524
Declaration DOC CE (Declaration of conformity CE) - HAGEPN524
Declaration RoHS - HAGEPN524
Caratteristiche tecniche
tipo di montaggio
Guida DIN
funzione
Meccanico, interruttore
profondità di incasso (mm)
63
larghezza in unità di suddivisione
17.5
tensione di comando 1 (V)
24
tensione di comando 2 (V)
12
tipo di tensione di comando 1
AC
tipo di tensione di comando 2
DC
frequenza della tensione di comando 1 (Hz)
50
frequenza della tensione di comando 2 (Hz)
50
comando manuale
SI
tipo di tensione di alimentazione
AC
tensione di alimentazione (V)
250
max. corrente di commutazione (cos phi = 0,6) (A)
16
carico max. lampada a incandescenza (W)
1800
carico max. della lampada fluorescente (VA)
800
carico max della lampada fluorescente (circuito duo) (VA)
1600
carico max della lampada fluorescente (compensaz. parallela) (VA)
900
tensione di commutazione nominale (A)
16
numero di contatti di riposo
0
numero di contatti di chiusura
2
numero di contatti invertitori
0
Codice EAN
3250612369492
