Descrizione
| Descrizione prodotto | |
| Tipo prodotto | Frutto |
| Serie | CNE |
| Tipo connessione | connessione con morsetto a vite |
| Genere | maschio |
| N. poli | 24 poli +  |
| Grandezza | grandezza '104.27' |
| Specifica | senza piastrina |
| Dati tecnici | |
| Corrente | 16 A |
| Tensione | 500 V |
| Tensione nominale di tenuta ad impulso | 6 kV |
| Grado inquinamento | 3 |
| Tensione nominale secondo UL/CSA | 600 V |
| Sezione conduttore | 0,25 mm² - 2,50 mm² |
| Sezione AWG | 24 - 14 |
| Tipo contatto | torniti argentati |
| Grado di protezione IP | IP20 senza custodia, IP65/IP66/IP68/IP69 in custodia |
| Ulteriori dettagli tecnici | |
| Cicli d'accoppiamento | ≥ 500 |
| Resistenza d'isolamento | ≥ 10 GΩ |
| Resistenza di contatto | ≤ 1 mΩ |
| Peso | 123,00 g |
| Temperature di esercizio (min, max) | -40 °C ... +125 °C |
| Lunghezza di spelatura conduttori | 7 mm |
| Grado autoestinguenza UL 94 | V-0 |
| Coppia di serraggio vite contatti principali | M3: 0,5 Nm; 4,4 lb.in (Ph0 o 0,8 x 4 mm) |
| Proprietà dei materiali | |
| Materiale principale | Policarbonato (PC) |
| Altri materiali | Contatti: lega di rame |
| Colore | grigio RAL 7032 |
| Conformità RoHs | Conforme con esenzioni 6(c): lega di rame contenente fino al 4% in peso di piombo |
| China RoHs - EFUP | 50 |
| Sostanze REACH SVHC | Si Piombo |
| Approvazioni / Normative | |
| Normativa di riferimento | EN 61984:2009-06 |
| Certificazioni | CSA, CQC, DNV-GL, BV, EAC |
| UL | ECBT2, PVVA2 |
| cUL | ECBT8, PVVA8 |
| Informazioni commerciali | |
| Codice EAN13 | 8015747033367 |
| Caratteristiche imballaggio | |
| Lunghezza imballo | 270,00 mm |
| Altezza imballo | 75,00 mm |
| Profondità imballo | 180,00 mm |
| Peso imballo | 3,70 kg |
| Volume imballo | 3,65 dm³ |
| Descrizione imballo | Scatola cartone |
| Quantità imballo | 30 pz |
| Codice EAN13 imballo | 8015747033374 |
| Lunghezza sottoimballo | 113,00 mm |
| Altezza sottoimballo | 36,00 mm |
| Profondità sottoimballo | 180,00 mm |
| Peso sottoimballo | 0,62 kg |
| Volume sottoimballo | 0,73 dm³ |
| Descrizione sottoimballo | Vassoio cartone |
| Quantità sottoimballo | 5 pz |
| Codice EAN13 sottoimballo | 8015747033381 |

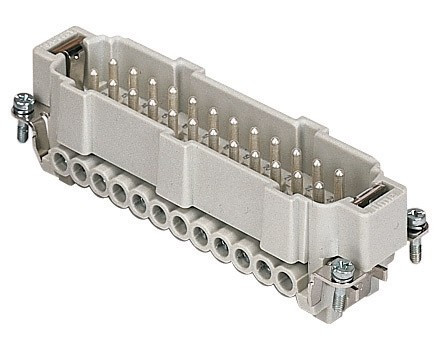

Scheda Tecnica - ILMCNEM 24 TX
