Descrizione

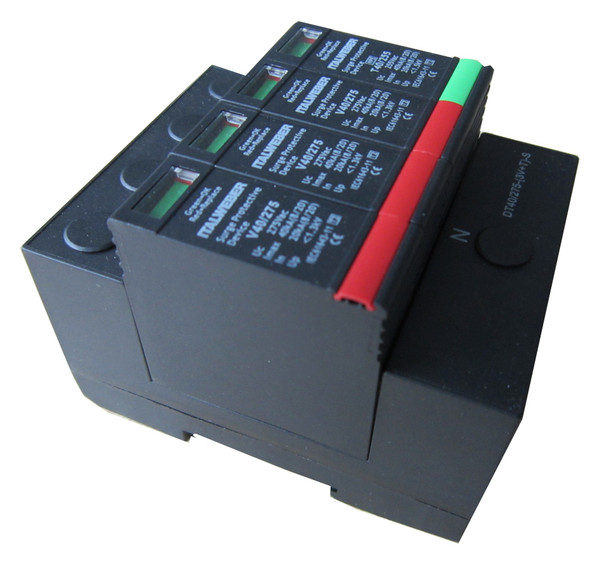

Scaricatore di sovratensione - Classe II - Tipo: 1+1 - Tensione Uc = 275V - In = 20kA - Imax = 40kA - Con contatto fine vita - Tipo P
Caratteristiche tecniche
tipo di montaggio
Guida DIN (top hat rail) 35 mm
con contatto telecomunicazioni
SI
numero di conduttori (esclusa terra)
2
dimensione
2 UM
livello di protezione (kV)
1400
tensione permanente AC max. (V)
275
corrente impulsiva dispersione nominale (8/20) (kA)
20000
tensione nominale AC (V)
275
tensione nominale DC (V)
350
classe di prova tipo 2
NO
livello di protezione L-N (kV)
1400
segnalazione nell’apparecchio
Ottico
tensione permanente DC max. (V)
350
grado di protezione (IP)
IP20
livello di protezione N-PE (kV)
1400
fusibile ausiliario integrato
NO
sez. max del conduttore rigido (uni-/multifilare) (mm²)
25
sez. max del conduttore flessibile (a filo sottile) (mm²)
25
forma della rete DC
NO
forma della rete IT
NO
forma della rete TN
NO
forma della rete TN-C
NO
forma della rete TN-S
NO
forma della rete TT
SI
altre forme della rete
NO
forma della rete TN-C-S
NO
max. corrente di scarica (8/20) (kA)
50000
resistenza di cortocircuito (Isccr) (kA)
25000
max dispositivo protez. sovracorrente, collegam. in parallelo (fusibile) (A)
125
max dispositivo protez. da sovracorrente, collegam. in serie (fusibile) (A)
125
Protezione da cortocircuito integrata
SI
Assenza di correnti di dispersione
NO
