Descrizione

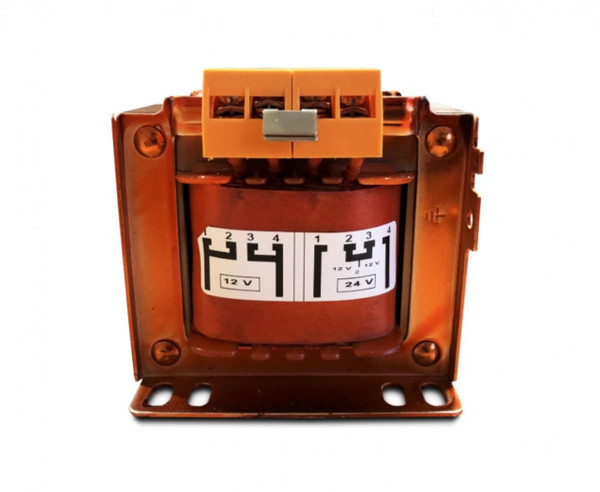

Trasformatore di sicurezza. Esecuzione a giorno. Impregnazione totale in vernice termoindurente. Lamierino a basse perdite.
Schema elettrico
Scheda Tecnica
Scheda Tecnica
Caratteristiche tecniche
larghezza (mm)
86
altezza (mm)
85
profondità (mm)
85
potenza (J)
80
adatto per installazione in serie
SI
materiale del conduttore
Rame
grado di protezione (IP)
IP00
tensione primaria 1 (V)
0
tensione primaria 2 (V)
0
tensione primaria 3 (V)
0
adatto per montaggio su scheda
NO
nucleo anulare
NO
eseguito come trasformatore a risparmio energetico
NO
eseguito come trasformatore di sicurezza
SI
eseguito come trasformatore di separazione
NO
classe del materiale isolante secondo IEC 85
F
resistente a corto circuito
NO
tensione primaria 10 (V)
0
tensione primaria 4 (V)
0
tensione primaria 5 (V)
0
tensione primaria 6 (V)
0
tensione primaria 7 (V)
0
tensione primaria 8 (V)
0
tensione primaria 9 (V)
0
tensione di corto circuito relativa Uk (%)
11
tensione secondaria 1 (V)
0
tensione secondaria 10 (V)
0
tensione secondaria 2 (V)
0
tensione secondaria 3 (V)
0
tensione secondaria 4 (V)
0
tensione secondaria 5 (V)
0
tensione secondaria 6 (V)
0
tensione secondaria 7 (V)
0
tensione secondaria 8 (V)
0
tensione secondaria 9 (V)
0
potenza apparente nominale (VA)
100
Linea/Serie
Trasformatori Monofase Sicurezza 24-48Vac IP00
