Descrizione

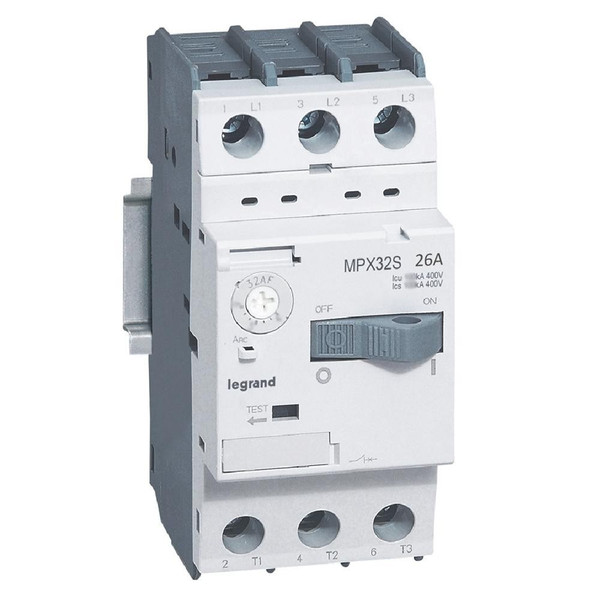

Salvamotore magnetotermico trifase con comando a leva - Vn=690V - Ir=18-26A - Im= 338A - Icu= 15kA (a 415Vac) - Pw motori 11W. Conformi alle norme IEC 60947-1, IEC 60947-2, IEC 60947-4. Sganciatore termico regolabile. Sganciatore magnetico tarato a 13Ie max.
Scheda Tecnica - LEG417314
Istruzioni - LEG417314
Caratteristiche tecniche
larghezza (mm)
45
altezza (mm)
94
profondità (mm)
75
potenza d’esercizio nominale per AC-3, 400 V (kW)
11
con interruttore ausiliario integrato
SI
corrente nominale permanente Iu (A)
26
con sganciatore di minima tensione integrato
SI
numero di poli
3
tensione d’esercizio nominale (V)
220
interv. regolaz. sganciatore di sovraccarico (A)
18
grado di protezione (IP)
IP20
con protezione termica
SI
tipo di collegamento circuito elettrico principale
Morsetto telaio
esecuzione dell’elemento di azionamento
Levetta singola
tecnica di intervento
Termomagnetico
potenza d’esercizio nominale per AC-3, 230 V (kW)
5.5
corrente limite nominale di disinserz. al corto circuito a 400 V, AC (kA)
15
interv. regolaz. dell’attivatore di corto circuito non ritardato (A)
338
sensibile a guasto di fase
NO
tipologia costruttiva dell'apparecchio
Apparecchio da incasso, tecnica a installazione fissa
Codice EAN
3414970395313
