Descrizione

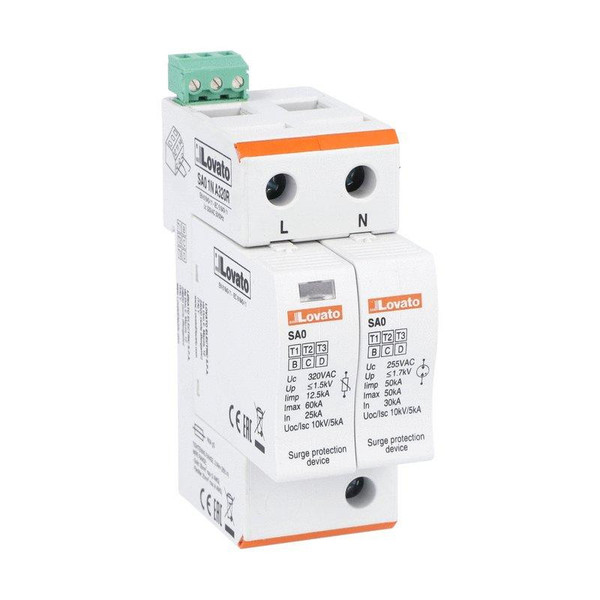

SCARICATORE DI SOVRATENSIONE TIPO 1, 2 A CARTUCCIA ESTRAIBILE, CORRENTE IMPULSIVA IIMP (10/350?S) 12,5KA PER POLO, 1P+N. CON CONTATTO REMOTO
Scheda tecnica
Pagina produttore
Manuale
Certificazione
Certificazione
Caratteristiche tecniche
tipo di montaggio
Guida DIN (top hat rail) 35 mm
corrente impulsiva (10/350) (kA)
12.5
numero di poli
2
dimensione
2 UM
livello di protezione (kV)
1500
segnalazione a distanza
SI
capacità di estinz. della corrente successiva (kA)
100
tensione permanente AC max. (V)
320
tensione nominale AC (V)
230
classe di prova
Tipo 1 e 2
livello di protezione L-N (kV)
1500
segnalazione nell’apparecchio
Ottico
grado di protezione (IP)
IP20
livello di protezione N-PE (kV)
1700
fusibile ausiliario integrato
NO
sez. max del conduttore rigido (uni-/multifilare) (mm²)
35
sez. max del conduttore flessibile (a filo sottile) (mm²)
25
effetto di protez. energetico coordinato per dispositivo terminale
SI
forma della rete DC
NO
forma della rete IT
NO
forma della rete TN
NO
forma della rete TN-C
NO
forma della rete TN-S
SI
forma della rete TT
SI
altre forme della rete
NO
forma della rete TN-C-S
NO
livello di protezione L-PE (kV)
1700
max dispositivo protez. sovracorrente, collegam. in parallelo (fusibile) (A)
25
max dispositivo protez. da sovracorrente, collegam. in serie (fusibile) (A)
25
Tecnologia dello spinterometro a commutaz. di tensione
NO
Presa di tensione protetta da sovracorrente
NO
