Descrizione

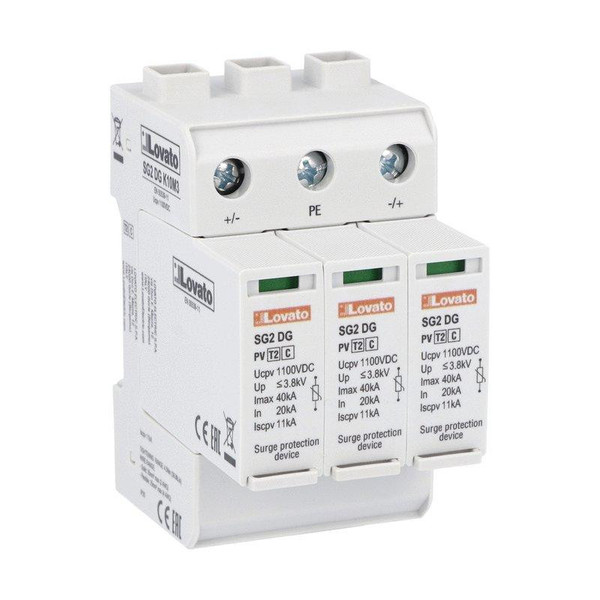

SCARICATORE DI SOVRATENSIONE TIPO 2 PER APPLICAZIONI FOTOVOLTAICHE A CARTUCCIA ESTRAIBILE, CORRENTE DI CORTO CIRCUITO ISCPV 1000A, +, -, PE. SENZA CONTATTO REMOTO
Scheda tecnica
Pagina produttore
Manuale
Certificazione
Certificazione
Caratteristiche tecniche
tipo di montaggio
Guida DIN (top hat rail) 35 mm
con contatto telecomunicazioni
NO
numero di conduttori (esclusa terra)
2
dimensione
3 UM
livello di protezione (kV)
3800
corrente impulsiva dispersione nominale (8/20) (kA)
20
tensione nominale DC (V)
1100
classe di prova tipo 2
SI
livello di protezione L-N (kV)
3800
segnalazione nell’apparecchio
Ottico
tensione permanente DC max. (V)
1100
grado di protezione (IP)
IP20
max. tensione PV (V)
1100
fusibile ausiliario integrato
NO
sez. max del conduttore rigido (uni-/multifilare) (mm²)
35
sez. max del conduttore flessibile (a filo sottile) (mm²)
25
forma della rete DC
SI
forma della rete IT
NO
forma della rete TN
NO
forma della rete TN-C
NO
forma della rete TN-S
NO
forma della rete TT
NO
altre forme della rete
NO
forma della rete TN-C-S
NO
max. corrente di scarica (8/20) (kA)
40
resistenza di cortocircuito (Isccr) (kA)
11
max dispositivo protez. sovracorrente, collegam. in parallelo (fusibile) (A)
11
max dispositivo protez. da sovracorrente, collegam. in serie (fusibile) (A)
11
Protezione da cortocircuito integrata
NO
Protez. da cortocircuito integrata selettiva al fusibile gG (A)
11000
Assenza di correnti di dispersione
NO
