Descrizione

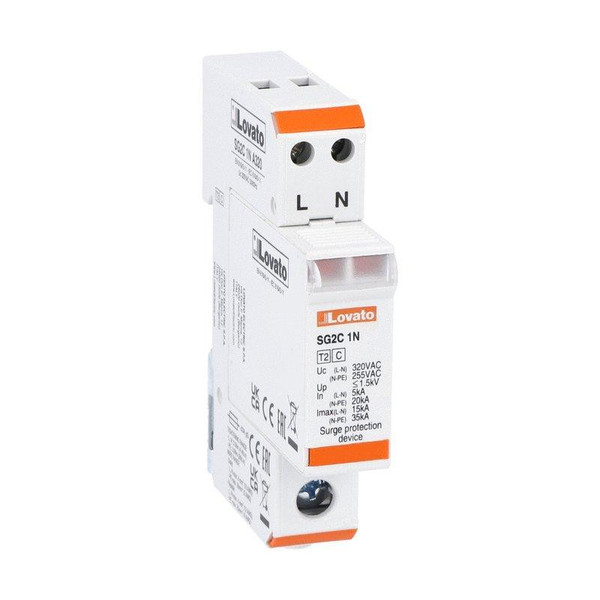

SCARICATORE DI SOVRATENSIONE TIPO 2 A CARTUCCIA ESTRAIBILE, CORRENTE NOMINALE DI SCARICA IN (8/20MS) 5KA PER POLO, 1P+N
Scheda tecnica
Pagina produttore
Manuale
Certificazione
Certificazione
Caratteristiche tecniche
tipo di montaggio
Guida DIN (top hat rail) 35 mm
con contatto telecomunicazioni
NO
numero di conduttori (esclusa terra)
2
dimensione
1 UM
livello di protezione (kV)
1.5
tensione permanente AC max. (V)
320
corrente impulsiva dispersione nominale (8/20) (kA)
5
tensione nominale AC (V)
230
classe di prova tipo 2
SI
livello di protezione L-N (kV)
1.5
segnalazione nell’apparecchio
Ottico
grado di protezione (IP)
IP20
fusibile ausiliario integrato
NO
sez. max del conduttore rigido (uni-/multifilare) (mm²)
6
sez. max del conduttore flessibile (a filo sottile) (mm²)
4
forma della rete DC
NO
forma della rete IT
NO
forma della rete TN
NO
forma della rete TN-C
NO
forma della rete TN-S
SI
forma della rete TT
SI
altre forme della rete
NO
forma della rete TN-C-S
NO
max. corrente di scarica (8/20) (kA)
15
resistenza di cortocircuito (Isccr) (kA)
6
max dispositivo protez. sovracorrente, collegam. in parallelo (fusibile) (A)
6
max dispositivo protez. da sovracorrente, collegam. in serie (fusibile) (A)
6
Protezione da cortocircuito integrata
NO
Protez. da cortocircuito integrata selettiva al fusibile gG (A)
6000
Assenza di correnti di dispersione
NO
