Descrizione

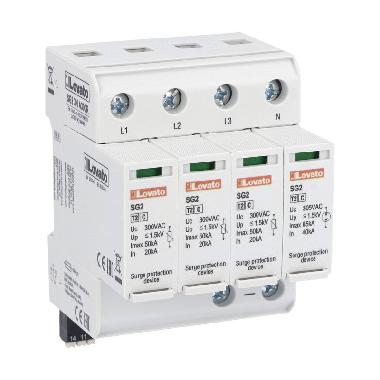

SCARICATORE DI SOVRATENSIONE TIPO 2 A CARTUCCIA ESTRAIBILE, CORRENTE NOMINALE DI SCARICA IN (8/20MS) 20KA PER POLO, 3P+N. CON CONTATTO REMOTO
Scheda tecnica
Pagina produttore
Manuale
Certificazione
Certificazione
Caratteristiche tecniche
tipo di montaggio
Guida DIN (top hat rail) 35 mm
con contatto telecomunicazioni
SI
numero di conduttori (esclusa terra)
4
dimensione
4 UM
livello di protezione (kV)
1500
tensione permanente AC max. (V)
300
corrente impulsiva dispersione nominale (8/20) (kA)
20
tensione nominale AC (V)
240
classe di prova tipo 2
SI
livello di protezione L-N (kV)
1500
segnalazione nell’apparecchio
Ottico
grado di protezione (IP)
IP20
livello di protezione N-PE (kV)
1500
fusibile ausiliario integrato
NO
sez. max del conduttore rigido (uni-/multifilare) (mm²)
35
sez. max del conduttore flessibile (a filo sottile) (mm²)
25
forma della rete DC
NO
forma della rete IT
NO
forma della rete TN
NO
forma della rete TN-C
NO
forma della rete TN-S
SI
forma della rete TT
SI
altre forme della rete
NO
forma della rete TN-C-S
NO
max. corrente di scarica (8/20) (kA)
50
resistenza di cortocircuito (Isccr) (kA)
50
max dispositivo protez. sovracorrente, collegam. in parallelo (fusibile) (A)
50
max dispositivo protez. da sovracorrente, collegam. in serie (fusibile) (A)
50
Protezione da cortocircuito integrata
NO
Protez. da cortocircuito integrata selettiva al fusibile gG (A)
50000
Assenza di correnti di dispersione
NO
