Descrizione
Descrizione completa
Limitatore di sovratensione di tipo 2 adatto a impianti fotovoltaici per linea in corrente continua fino a 1000V.
Installazione per la protezione da sovratensione con:
- Capacità di scarica fino a 40 kA (8/20) per polo.
- Livello di protezione DC basso: < 4,0 KV e Uoc max = 1000V DC.
- Limitatore modulare a cartuccia estraibile completa di sistema di disconnessione e indicatore visivo di stato.
- Connessione a Y resistente ai guasti.
Caratteristiche tecniche:
- Tensione massima continuativa DC: 1000V.
- Corrente nominale di dispersione: 20 kA.
- Corrente nominale di scarica massima: 40 kA.
- Massima potenza fusibile: 125A.
- Tempo di reazione:
- Sezione del conduttore: 25 - 35 mm².
- Versione: 3 poli per sistema fotovoltaico.
- Tensione TOV L-N: fail safe mode 120 min 440V / withstand mode 5 sec 335V.
- Tensione TOV N-PE: withstand mode 200 ms 1200V.
- Grado di protezione IP: IP20.

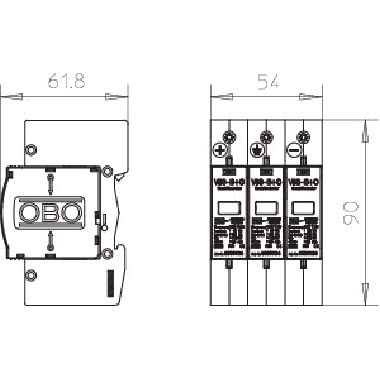

- Dimensioni: 90x54x61,8x mm.
Scheda Tecnica
Documentazione
Pagina ProduttoreDisegno quotato
Scheda tecnica
RoHS declaration
Scheda Tecnica
Decorrenza_Listino:
2026-01-01 00:00:00
DescrStato:
prodotto gestito a magazzino
DisplayName:

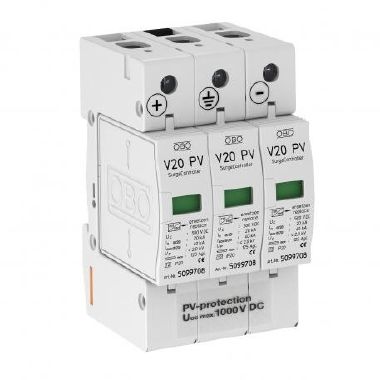

Limitatore di sovratensione di tipo 2 FV V20 1000VDC
Electrocod:
0642
Famiglia Sconto Descrizione:
Sistemi di protezione da sovratensione
Famiglia Statistica Descrizione:
Sistemi di protezione da sovratensione
Quantita Cartone:
1
Subtitle:
Limitatore di sovratensione di tipo 2 FV V20 1000VDC
UDM:
Pezzo
_deliveryTimeCode:
3 giorni
_familyDiscountCode:
0210
_familyStatisticsCode:
0210
_maximumOrderQuantity:
999999
_minimumOrderQuantity:
1
_minimumQuantity:
1
_outOfCatalogFlag:
0
_quantityMultipleOrdering:
1
_statusProductCode:
3
_updatedAt:
2026-01-08 20:45:51
_shopInShopSort:
0
tipo di montaggio
barra cieca 35 mm
con contatto telecomunicazioni
NO
dimensione
3 UM
livello di protezione (kV)
4
esecuzione dei poli
3
corrente impulsiva dispersione nominale (8/20) (kA)
20
forma della rete
altri
classe di prova tipo 2
SI
segnalazione nell’apparecchio
ottico
grado di protezione (IP)
IP20
fusibile ausiliario integrato
NO
sez. max del conduttore rigido (uni-/multifilare) (mm²)
35
sez. max del conduttore flessibile (a filo sottile) (mm²)
25
Related_1:
BTIF82N20FV2|SNRA9N61650|GEP673344|OBO5095251|OBO5095253|OBO5093526
