Descrizione
Descrizione completa

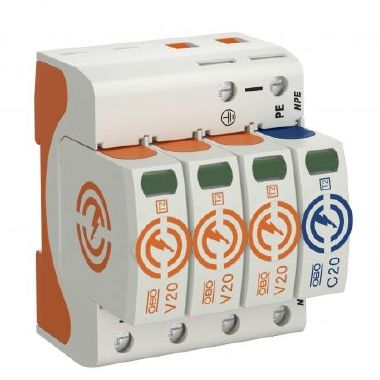

Limitatore di sovratensione di tipo 2 per installazione in quadri principali e sottoquadri di distribuzione.
Installazione per la protezione da sovratensione con:
- Capacità di scarica fino a 40 kA (8/20) per polo tramite varistori ad alte prestazioni.
- Limitatore modulare a cartuccia estraibile completa di sistema di disconnessione e indicatore visivo di stato.
- Connessione plug-in con protezione vibrazione e codifica della tensione.
Caratteristiche tecniche:
- Tensione nominale: 230V / 50-60 Hz.
- Tensione massima continuativa AC: 280V.
- Corrente nominale di dispersione: 20 kA.
- Corrente nominale di scarica massima: 40 kA.
- Corrente nominale di scarica totale: 60 kA.
- Livello di protezione L-N: 1,3 kV.
- Livello di protezione complessivo L-PE: 1,5 kV.
- Tensione residua L-N: a 1kA 0,8 kV / a 5kA 1,0 kV.
- Protezione massima da sovracorrente in rete: 160 A gL/gG.
- Resistenza ai cortocircuiti con protezione massima da sovracorrente in rete: 50 kA eff.
- Sezione del conduttore: 1,5 - 35 mm² / 16 - 2 AWG.
- Tensione TOV L-N: fail safe mode 120 min 440V / withstand mode 5 sec 335V.
- Tensione TOV N-PE: withstand mode 200 ms 1200V.
- Grado di protezione IP: IP20.
- Dimensioni: 90x71,2x78,5 mm.
Scheda Tecnica
Documentazione
Scheda tecnicaPagina Produttore

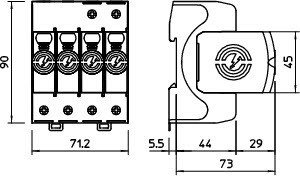

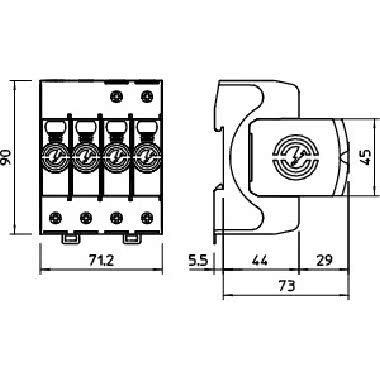

Disegno quotato
Istruzioni montaggio
RoHS declaration
Scheda Tecnica
tipo di montaggio
barra cieca 35 mm
con contatto telecomunicazioni
NO
dimensione
4 UM
livello di protezione (kV)
1.3
esecuzione dei poli
3+N/PE
tensione permanente AC max. (V)
280
corrente impulsiva dispersione nominale (8/20) (kA)
20
tensione nominale AC (V)
230
forma della rete
altri
classe di prova tipo 2
SI
livello di protezione L-N (kV)
1.3
segnalazione nell’apparecchio
ottico
tensione permanente DC max. (V)
350
grado di protezione (IP)
IP20
resistente a corto circuito
SI
livello di protezione N-PE (kV)
1.3
fusibile ausiliario integrato
NO
sez. max del conduttore rigido (uni-/multifilare) (mm²)
35
sez. max del conduttore flessibile (a filo sottile) (mm²)
35
